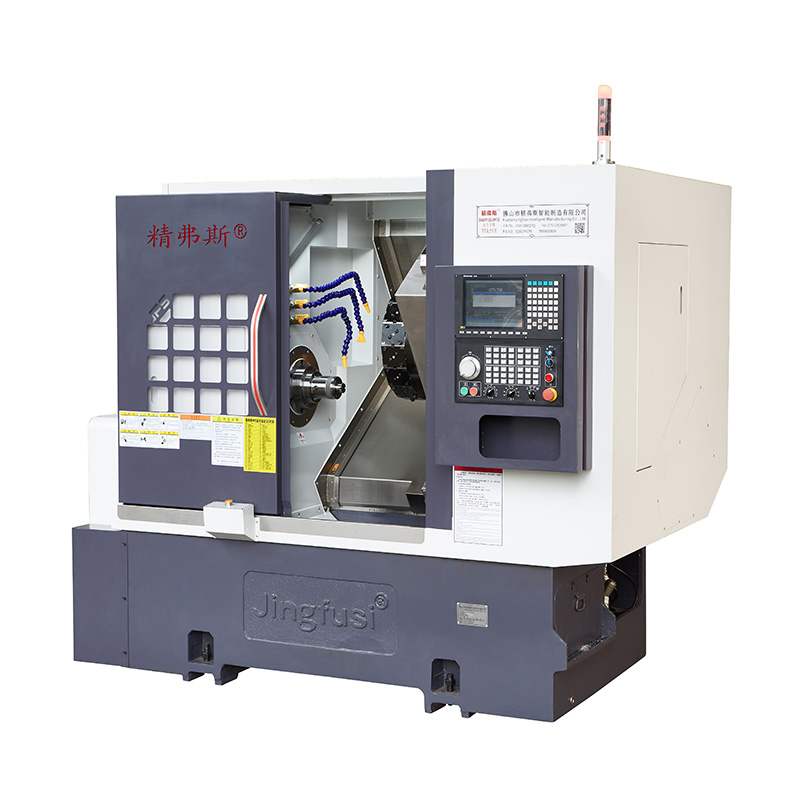

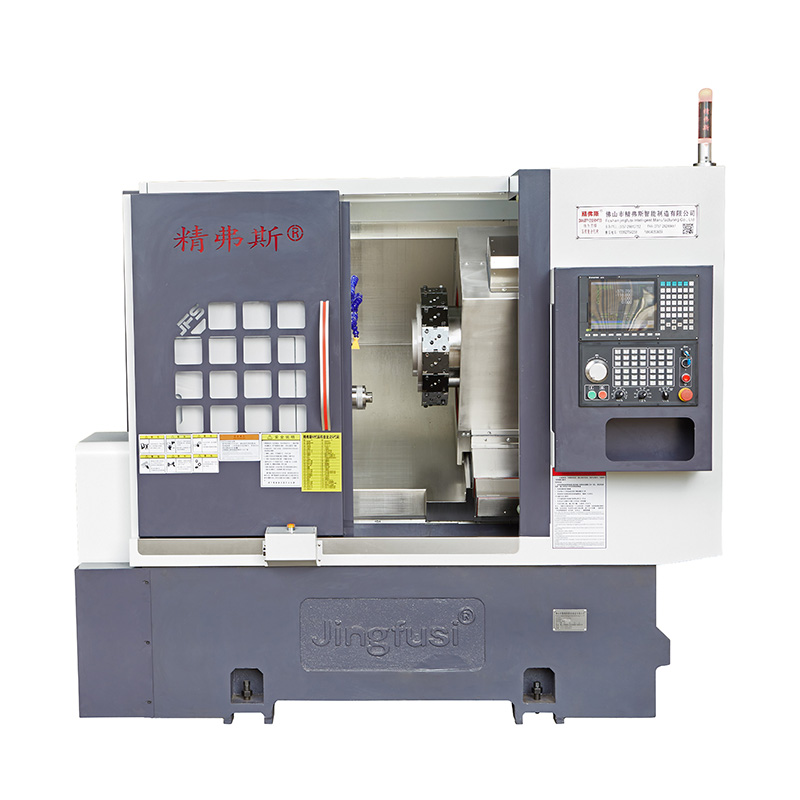

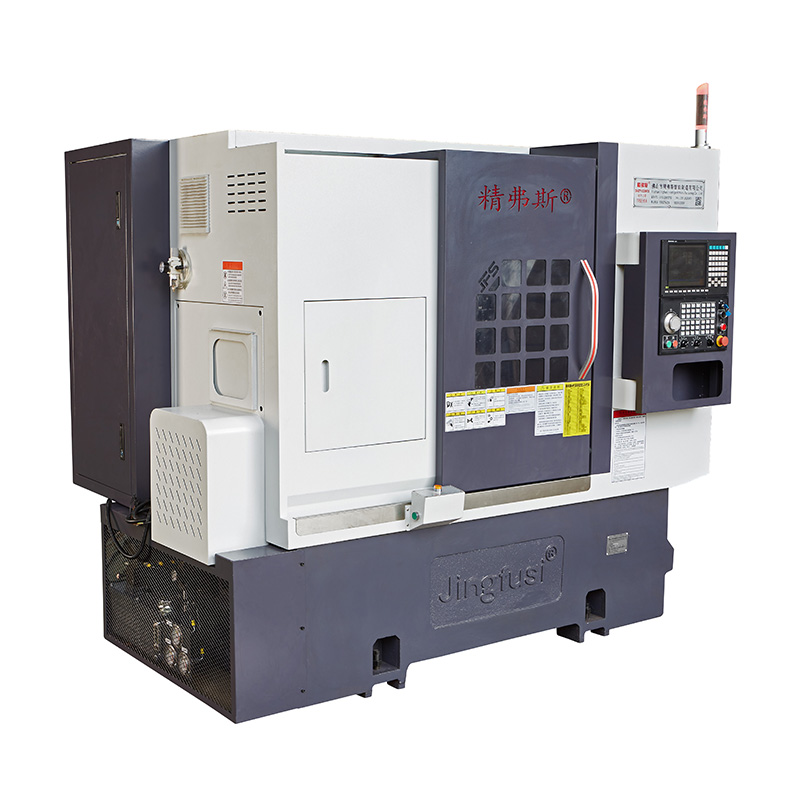

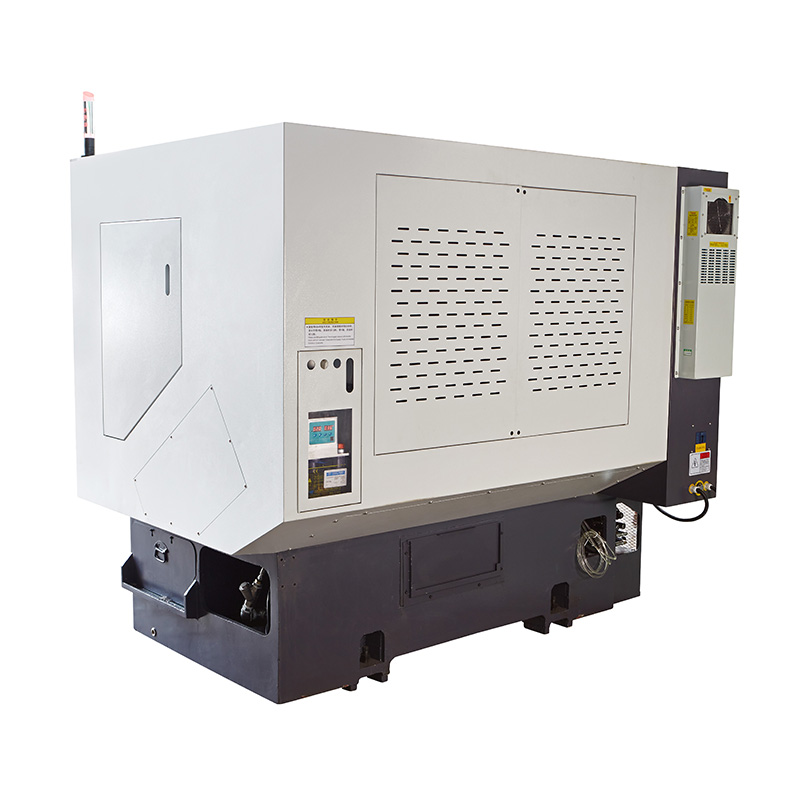

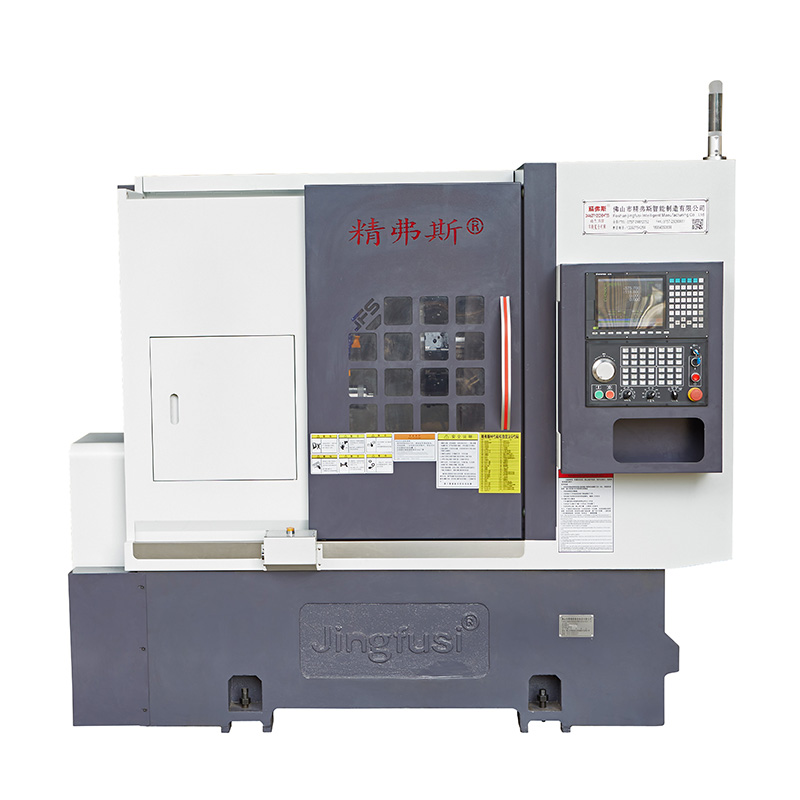

Qüllə Torna və Freze Kombine Maşınları
Peşəkar yüksək keyfiyyətli Qüllə Tornalama və Frezeleme Kombinə Maşınları istehsalçısı olaraq siz əmin ola bilərsiniz ki, zavodumuzdan Turret Torna və Freze Kombinə Dəzgahları alacaqsınız və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.
Model:CK76T-600
Sorğu göndərin
Məhsul təsviri
Sizi ən son satılan, aşağı qiymətə və yüksək keyfiyyətli Qüllə Torna və Freze Kombinə Dəzgahlarını almaq üçün zavodumuza gəlməyə dəvət edirik. Sizinlə əməkdaşlıq etməyi səbirsizliklə gözləyirik.
Məhsul Təfərrüatları
Parametr siyahısı
| layihə | Məzmun | vahid | CK52T-600 | CK76T-600 | CK46T-600 |
| Emal sahəsi | Milin maksimum fırlanma diametri | mm | Ø 800 | ||
| blok növü | mm | Ø 180 ~400 | |||
| Maksimum dönmə uzunluğu | mm | 560 | |||
| Maksimum bar diametri | mm | Ø 51 ~ 55 | Ø 72 | Ø 45 | |
| əsas ox |
Mil baş növü |
|
A2-6 | A2-8 | A2-5 |
| Milin deşik diametri | mm | Ø 66 | Ø 86 | Ø 56 | |
| Maksimum mil sürəti | rpm | 4200 | 3200 | 6000 | |
| Mili təyinat sürəti | rpm | 1 ~ 3500 | 1 ~2500 | 1 ~4500 | |
| yem | X/Z oxunun maksimum hərəkəti | mm | 230/600 | ||
| Z oxu effektiv vuruş | mm | 570 | |||
| X/Z oxunun maksimum sürətli hərəkəti | m/dəq | 24 | |||
| Sürətli hərəkət üçün X/Z oxu ayarı | m/dəq | 16/18 | |||
| X/Z oxu diyircəkli vint spesifikasiyası | mm | 40 | |||
| X/Z oxunun ölçü göstəriciləri | mm | 35/45 | |||
| On iki mövqeli servo qüllə | On iki mövqeli servo turret mərkəzi hündürlüyü |
|
100 | ||
| Bıçaq qülləsinin əks kənarı (xarici diametr) | mm | 385 | |||
| Qüllənin mərkəzi hündürlüyü | mm | 100 | |||
| Qüllə qanadlarının sayı | düzəltmək | 12 | |||
| Bitişik alət emalının müdaxilə diametri | mm | Ø180 | |||
| Sabit alət tutacağı ölçüsü | mm | 25X25 | |||
| Bıçaq tutacağı sapının diametri | mm | Ø25 | |||
| elektrik maşınları | Əsas mühərrik gücü/fırlanma anı | KVt/Nm | 11KW/nominal 72Nm | 15KW/nominal 98Nm | 7,5 KW/nominal 47Nm |
| X/Z oxu mühərrik gücü/fırlanma anı | KVt/Nm | Yaskawa 1.8KW/11.5Nm. İsteğe bağlı yeni nəsil 2,4 KW/11,5 Nm | |||
| Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı | KVt/Nm | Yeni nəsil 1.0 KW/3.1NM | |||
| Soyutma sisteminin motor gücü | KVt | 0.3 | |||
| Yüksək təzyiqli soyutma sistemi mühərrik gücü | KVt | 3 | |||
| Punta | Punta vuruşu | mm | 420 | ||
| Punta ejektor pininin maksimum vuruşu | mm | 100 | |||
| Tailstock ejektor pin sürücü forması |
|
Hidravlik, güclü sərtlik | |||
| Tailstock üst iynə konus deşik konus | MK | Mohs 5 #, dəqiq emal zamanı yellənmir və əyilmir. | |||
| Ucu və çəngəl arasındakı maksimum məsafə | mm | 690 | |||
| digər | Yataq meyli | ° | 30° və ya 15° | ||
| Dəzgahın uzunluğu X eni X hündürlüyü | mm | 2500X1600X1700 | |||
| Bütün maşının ümumi çəkisi | KQ | Bütün maşının ümumi çəkisi 4500KG, isteğe bağlı ümumi çəkisi 3500KG, mənfi 10000 yuan | |||
| Ümumi güc | kw | 20 | |||
| Orta enerji istehlakı | kVt/saat | 3 | |||
Dəzgah Dəqiqliyi
| Maşın dəqiqliyi, Jingfus faktoru standartı: | ||||||||
| Əsas test elementi | Sxematik diaqram | Aşkarlama üsulu |
Zavod standartı |
|||||
| Milin radial vuruşu |
|
Xarici koninin axmasını aşkar edin | 0.0025 | |||||
| X oxunun təkrar mövqeyi |
|
X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.0025 | |||||
| Z oxunun təkrar mövqeyi |
 |
Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.0025 | |||||
| Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir. | ||||||||
