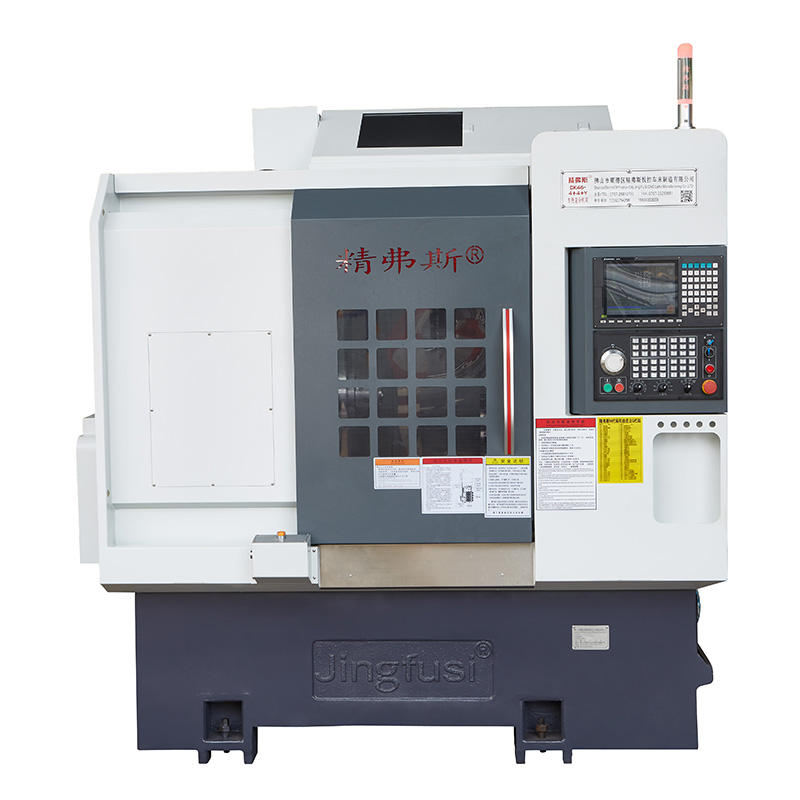

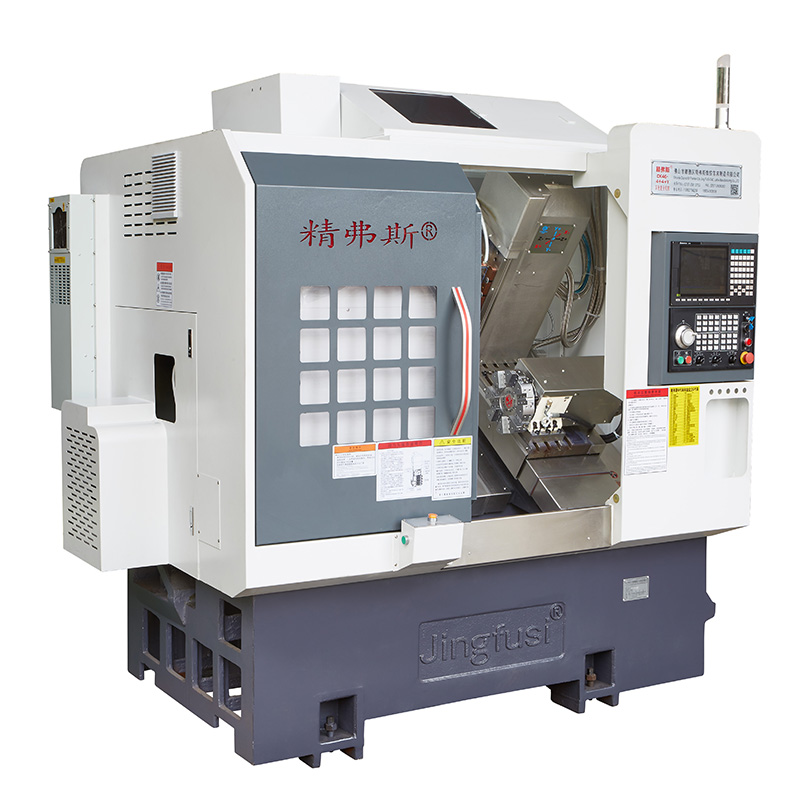

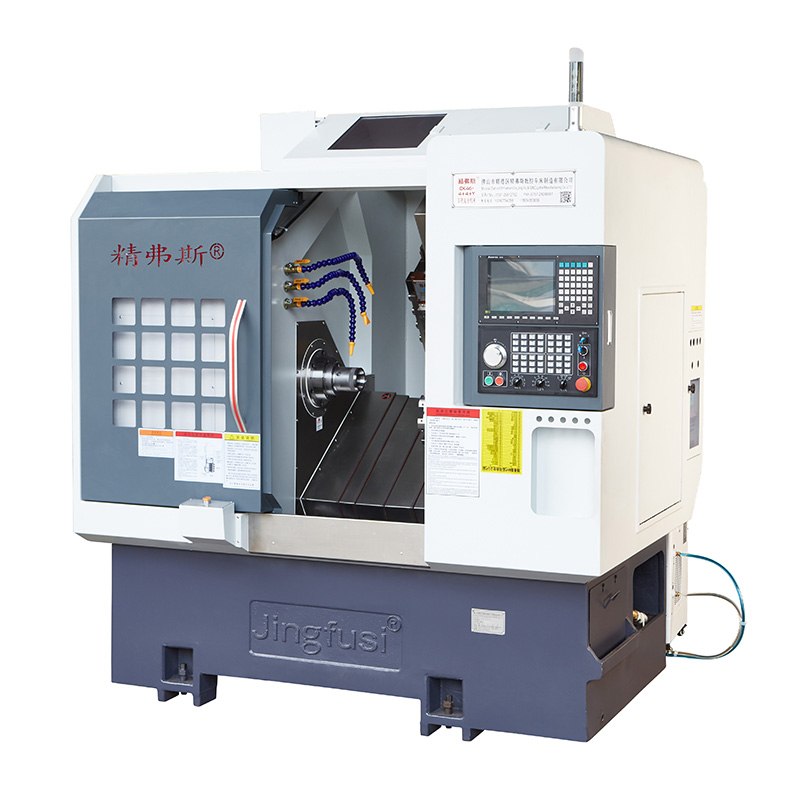

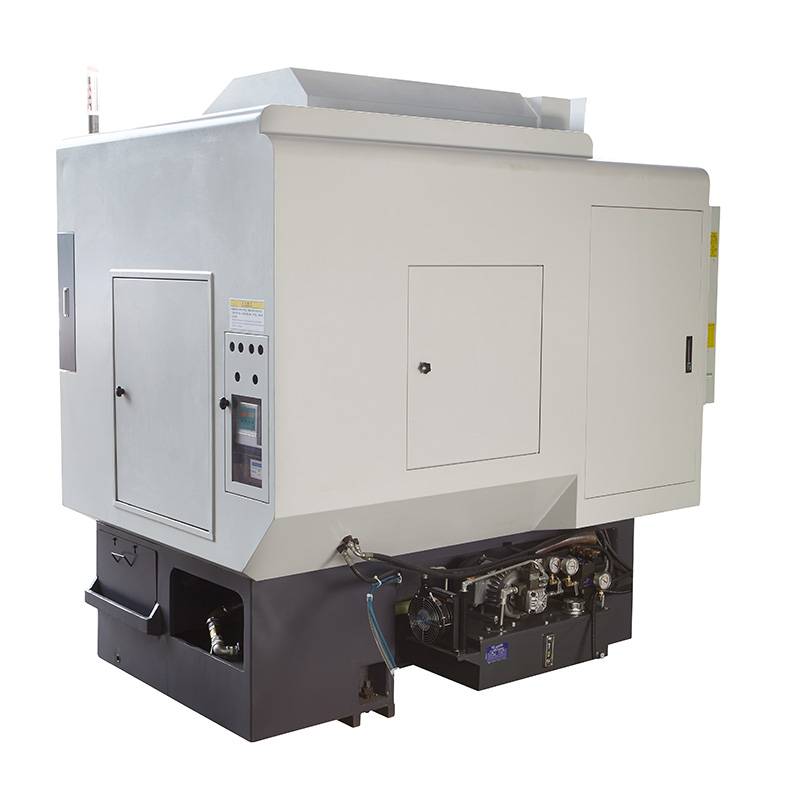

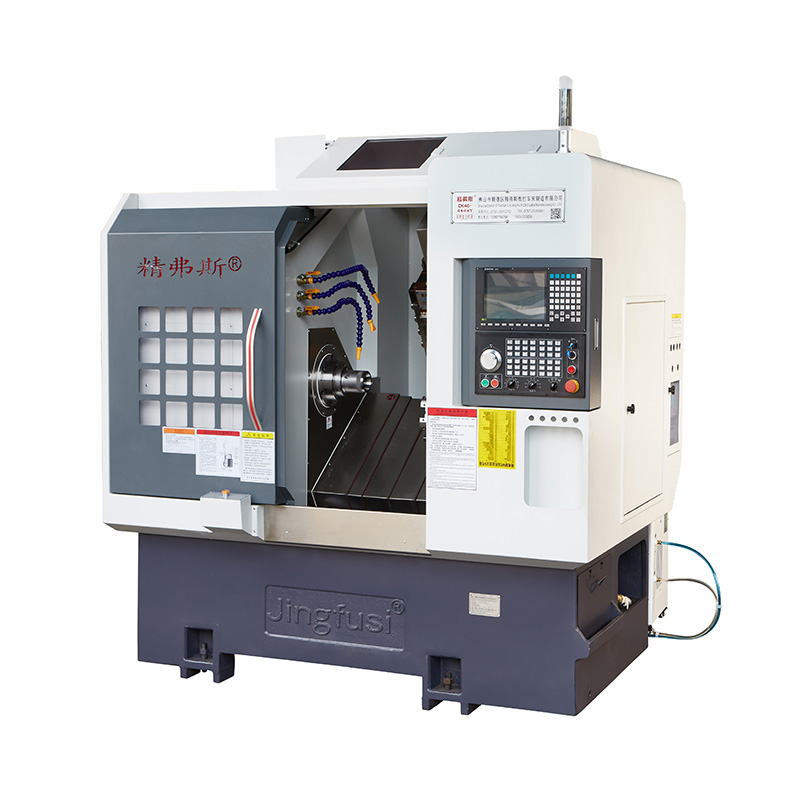

Avtomatik CNC Torna və Freze

Avtomatik CNC Torna və Freze Dəzgahı mürəkkəb hissələrin və birləşmələrin səmərəli istehsalı üçün aerokosmik, avtomobil və dəqiq mühəndislik kimi müxtəlif sənayelərdə geniş istifadə olunan qabaqcıl istehsal avadanlığıdır. Bu maşın torna və freze funksiyalarını bir vahiddə birləşdirərək çox yönlülük və artan məhsuldarlığı təmin edir.

Model:CK46-4+4+Y

Sorğu göndərin

Məhsul təsviri

Bu Avtomatik CNC Torna və Freze maşınları dəqiq və avtomatlaşdırılmış emal əməliyyatlarına imkan verən kompüter ədədi idarəetmə sistemi ilə təchiz edilmişdir. Operatorlar istədiyiniz hissə ölçülərini və alət yollarını təyin etmək üçün maşını proqramlaşdırmaq üçün CAD/CAM proqram təminatından istifadə edirlər.

Bu Avtomatik CNC Torna və Freze maşınları torna və freze əməliyyatlarını yerinə yetirə bilər. Torna iş parçasının fırlanmasını nəzərdə tutur, kəsici alət materialı formalaşdırır, freze isə stasionar iş parçasını və fırlanan kəsici aləti əhatə edir.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

maddə	Torna dəzgahı modeli	vahid	CK46-4+4+Y	CK52-4+4+Y
Emal sahəsi	Yatağın üstündə yellən	mm	Ø 500
	Maksimum fırlanan xarici dairə uzunluğu	mm	320
	Maksimum bar diametri	mm	Ø 45	Ø 51 ~ 55
əsas ox	Mil baş növü		A2-5	A2-6

	Milin deşik diametri	mm	Ø 56	Ø 66
	Maksimum mil sürəti	rpm	6000 (4500-ə təyin olundu)	4500 (3500-ə təyin olundu)
yem	X/Z/Y oxunun effektiv hərəkəti	mm	800/470/260

	X/Z/Y oxunun maksimum sürətli hərəkəti	m/dəq	24 (Parametr 18)/24 (Parametr 18)/15 (Parametr 8)
	X/Z/Y oxu vida çubuğu	mm	32/32/25
	X/Z/Y oxu relsi	mm	35/35/25
Bıçaq qülləsi	Səkkiz stansiya qülləsi	PCS	8 stansiya, iki dəlikli alət tutucuları ilə təchiz oluna bilər, isteğe bağlı olaraq 12 stansiya
Güc başı	Elektrik başlıq alətini tutan forma		ER25


	Elektrik başlıq aləti	PCS	Z oxu 4+X oxu 4, 4 əlavə sabit alət tutucusu quraşdırılmışdır
	Güc başlığının maksimum sürəti	rpm	6000 (4000-ə təyin edilir), adətən 4000-dən məhsul emal etmək üçün istifadə edilə bilər
	Güc baş mili ilə mil arasındakı məsafə	mm	65
elektrik maşınları	Əsas motor gücü/fırlanma anı	KVt/Nm	Yeni nəsil 7.5KW, 47.75NM. 80-dən çox emal gücü olan polad hissələri isteğe bağlı olaraq 11KW, 70.03Nm ilə təchiz oluna bilər.

	X/Z/Y oxu motor gücü/fırlanma anı	KVt/Nm	1.3KW/8.39NM
	X/Z güc başlığı motor gücü/fırlanma anı	KVt/Nm	1,7 KVt/8NM
	Güc baş mühərrikinin maksimal sürəti	rpm	5000
digər	Milin yerləşdirilməsi əyləc cihazı		hidravlik təzyiq


	Yataq meyli	°	35°
	Dəzgahın uzunluğu X eni X hündürlüyü	mm	2200X1580X1900
	Bütün maşının ümumi çəkisi	KQ	3430
	Ümumi güc	kw	13
	Orta enerji istehlakı	kVt/saat	2

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Zavod standartı


Milin radial vuruşu		Xarici koninin axmasını aşkar edin	0.0035


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Y oxunun təkrar mövqeyi		Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.004


C oxunun təkrar mövqeyi		C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	20 qövs saniyə


C oxu mövqeyi fırlanır		C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın.	72 qövs saniyə


Güc başını sıxma vuruşu		Konus döymək	0.015

Güc başını sıxma vuruşu		Sıxma döymə	0.01

Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
