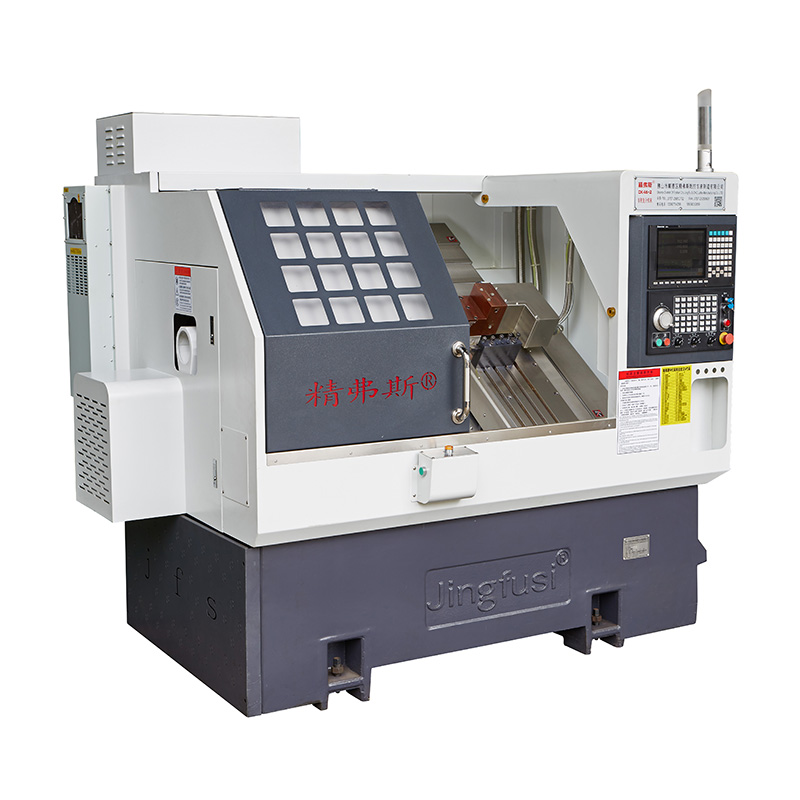

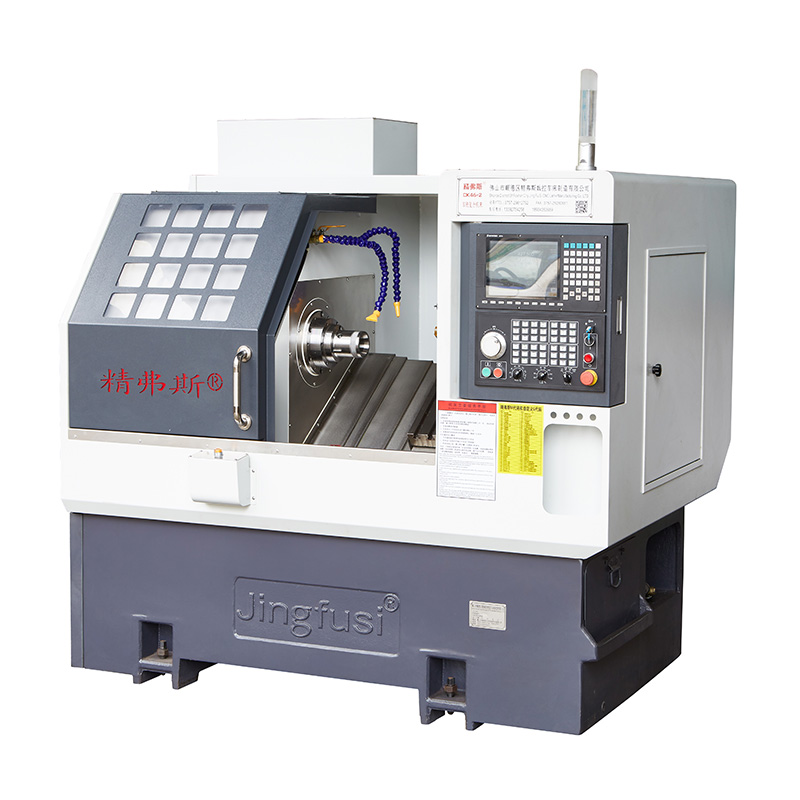

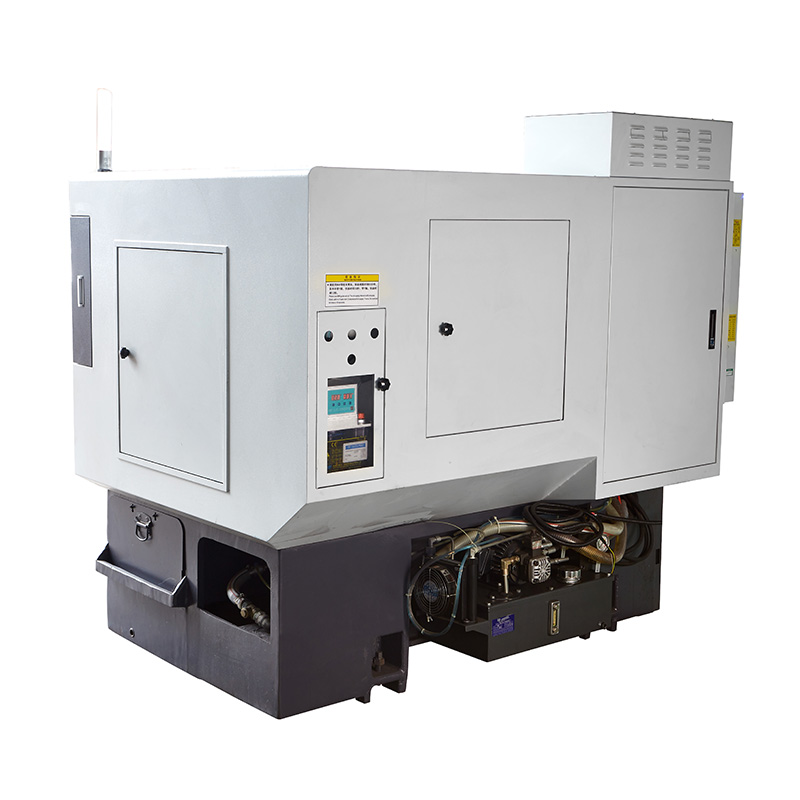

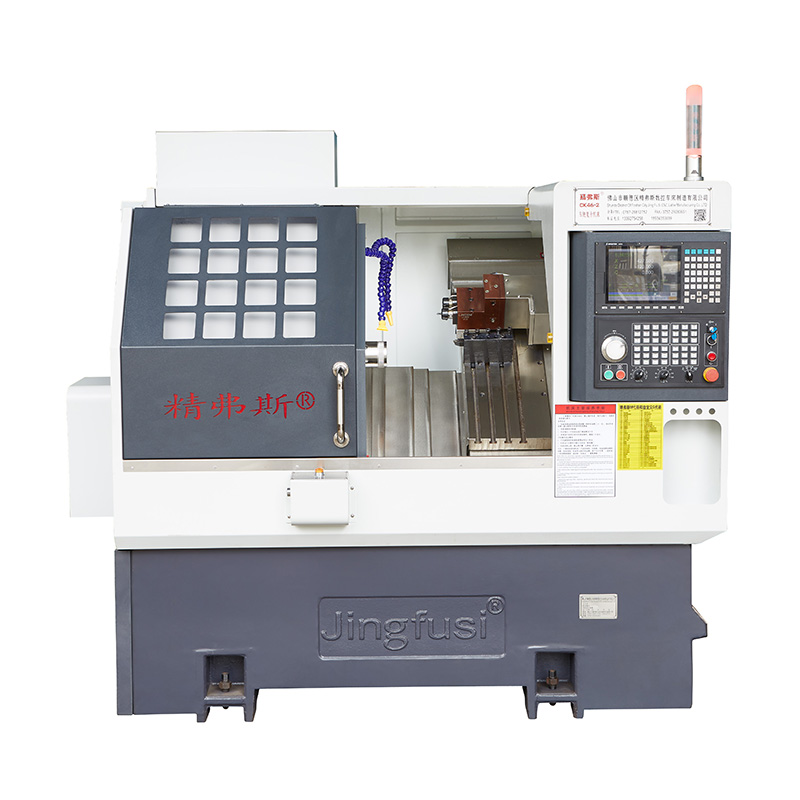

Çoxfunksiyalı CNC Torna və Freze dəzgahı

Peşəkar istehsalçı olaraq sizə çoxfunksiyalı CNC Torna və Freze dəzgahını təqdim etmək istərdik. Biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.

Model:CK46T-600

Sorğu göndərin

Məhsul təsviri

Aşağıda yüksək keyfiyyətli Çoxfunksiyalı CNC Torna və Freze dəzgahının təqdimatı verilmişdir Çoxfunksiyalı CNC Torna və Freze Maşını daha yaxşı başa düşməyinizə kömək etmək ümidi ilə Daha yaxşı gələcək yaratmaq üçün bizimlə əməkdaşlığa davam etmək üçün yeni və köhnə müştərilərə xoş gəlmisiniz!

Məhsul Təfərrüatları

Parametr siyahısı

layihə	Məzmun	vahid	CK52T-600	CK76T-600	CK46T-600
Emal sahəsi	Milin maksimum fırlanma diametri	mm	Ø 800
	blok növü	mm	Ø 180 ~400
	Maksimum dönmə uzunluğu	mm	560
	Maksimum bar diametri	mm	Ø 51 ~ 55	Ø 72	Ø 45
əsas ox	Mil baş növü		A2-6	A2-8	A2-5
	Milin deşik diametri	mm	Ø 66	Ø 86	Ø 56
	Maksimum mil sürəti	rpm	4200	3200	6000
	Mili təyinat sürəti	rpm	1 ~ 3500	1 ~2500	1 ~4500
yem	X/Z oxunun maksimum hərəkəti	mm	230/600
	Z oxu effektiv vuruş	mm	570
	X/Z oxunun maksimum sürətli hərəkəti	m/dəq	24
	Sürətli hərəkət üçün X/Z oxu ayarı	m/dəq	16/18
	X/Z oxu diyircəkli vint spesifikasiyası	mm	40
	X/Z oxunun ölçü göstəriciləri	mm	35/45
On iki mövqeli servo qüllə	On iki mövqeli servo turret mərkəzi hündürlüyü		100
	Bıçaq qülləsinin əks kənarı (xarici diametr)	mm	385
	Qüllənin mərkəzi hündürlüyü	mm	100
	Qüllə qanadlarının sayı	düzəltmək	12
	Bitişik alət emalının müdaxilə diametri	mm	Ø180
	Sabit alət tutacağı ölçüsü	mm	25X25
	Bıçaq tutacağı sapının diametri	mm	Ø25
elektrik maşınları	Əsas motor gücü/fırlanma anı	KVt/Nm	11KW/nominal 72Nm	15KW/nominal 98Nm	7,5 KW/nominal 47Nm
	X/Z oxu mühərrik gücü/fırlanma anı	KVt/Nm	Yaskawa 1.8KW/11.5Nm. İsteğe bağlı yeni nəsil 2.4 KVt/11.5Nm
	Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı	KVt/Nm	Yeni nəsil 1.0 KW/3.1NM
	Soyutma sisteminin motor gücü	KVt	0.3
	Yüksək təzyiqli soyutma sisteminin mühərrik gücü	KVt	3
Punta	Punta vuruşu	mm	420
	Pilləkən ejektor pininin maksimum vuruşu	mm	100
	Tailstock ejektor pin sürücü forması		Hidravlik, güclü sərtlik
	Tailstock üst iynə konus deşik konus	MK	Mohs 5 #, dəqiq emal zamanı yellənmir və əyilmir.
	Ucu və çəngəl arasındakı maksimum məsafə	mm	690
digər	Yataq meyli	°	30° və ya 15°
	Dəzgahın uzunluğu X eni X hündürlüyü	mm	2500X1600X1700
	Bütün maşının ümumi çəkisi	KQ	Bütün maşının ümumi çəkisi 4500KG, isteğe bağlı ümumi çəkisi 3500KG, mənfi 10000 yuan
	Ümumi güc	kw	20
	Orta enerji istehlakı	kVt/saat	3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Aşkarlama üsulu	Zavod standartı


Milin radial vuruşu		Xarici koninin axmasını aşkar edin	0.0025


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
