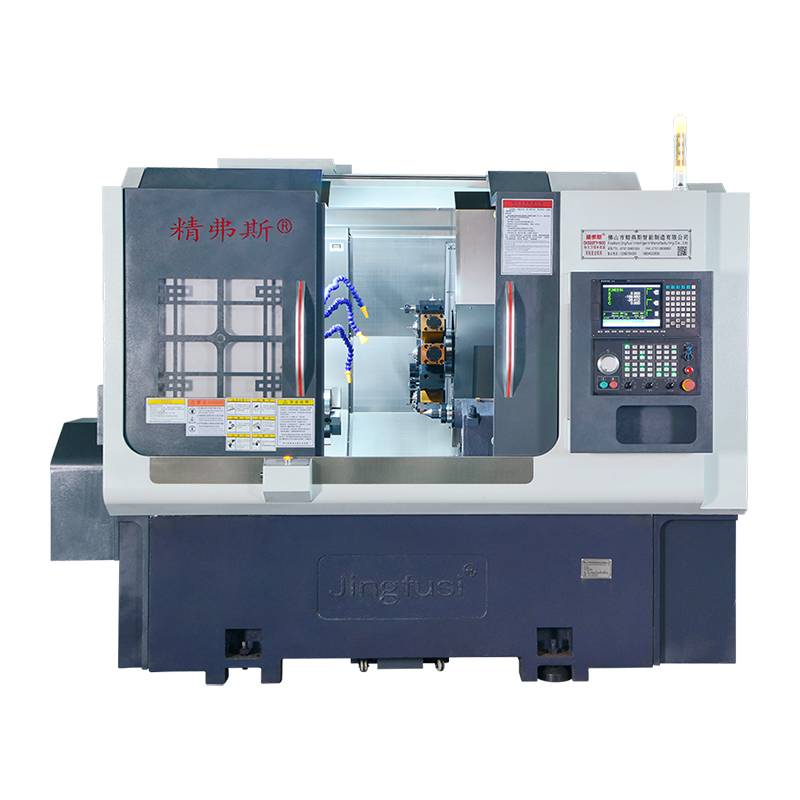

Yüksək Sürətli Turret Torna və Freze Maşını

Yüksək sürətli qüllə torna və freze maşını torna (torna) və freze maşınının imkanlarını birləşdirən mürəkkəb CNC (Kompüter Rəqəmsal İdarəetmə) dəzgahıdır. Bu maşınlar dəqiq emal əməliyyatları üçün nəzərdə tutulmuşdur və tez-tez yüksək dəqiqlik və səmərəliliyin vacib olduğu sənayelərdə istifadə olunur. Fabrikamızdan Yüksək Sürətli Qüllə Torna və Freze Maşını alacağınıza əmin ola bilərsiniz və biz sizə satışdan sonrakı ən yaxşı xidməti təklif edəcəyik. və vaxtında çatdırılma.

Model:CK52DTY

Sorğu göndərin

Məhsul təsviri

Peşəkar istehsalçı olaraq, biz sizə Yüksək Sürətli Turret Torna və Freze Maşını təqdim etmək istərdik. Və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.

Yüksək sürətli torna və freze maşınlarının bəzi əsas xüsusiyyətləri və xüsusiyyətləri bunlardır:

Qüllə Alətləri: Bu maşınlarda adətən çoxlu kəsici alətlər saxlaya bilən alət qülləsi var. Qüllə, müəyyən bir emal əməliyyatı üçün uyğun alət seçmək üçün avtomatik olaraq indeksləşdirilə bilər, quraşdırma vaxtını azaldır və çox yönlülüyü artırır.

Dönmə qabiliyyəti: Yüksək sürətli qüllə çevirmə və freze maşınları silindrik və ya konusvari formalar yaratmaq üçün kəsici alət materialı çıxararkən iş parçasının fırlanmasını nəzərdə tutan dönmə əməliyyatlarını yerinə yetirə bilər. Bu, fırlanma simmetriyası olan hissələrin istehsalı üçün faydalıdır.

Frezeləmə qabiliyyəti: Bu maşınlar həmçinin kəsici aləti müxtəlif istiqamətlərdə hərəkət etdirərək materialın iş parçasından çıxarılmasını nəzərdə tutan freze əməliyyatlarını yerinə yetirə bilər. Frezeləmə mürəkkəb formalar, xüsusiyyətlər və konturlar yaratmağa imkan verir.

CNC Nəzarəti: Ən müasir turret torna və freze maşınları CNC sistemləri tərəfindən idarə olunur. CNC texnologiyası alətlərin hərəkətinə və emal proseslərinə dəqiq nəzarət etməyə imkan verir, dəqiqliyi və təkrarlanmağı təmin edir.

Canlı Alətlər: Bəzi maşınlar canlı alət imkanları ilə təchiz edilmişdir. Canlı alətlər iş parçası fırlanarkən freze əməliyyatlarını yerinə yetirməyə imkan verir, dəzgahın imkanlarını genişləndirir və çoxsaylı quraşdırma ehtiyacını azaldır.

Avtomatik Alət Dəyişiklikləri: Bu maşınların bir çoxunda qüllədəki alətləri tez və avtomatik dəyişdirə bilən avtomatik alət dəyişdiriciləri var ki, bu da alətləri əl ilə dəyişmədən davamlı emal etməyə imkan verir.

Tətbiqlər: Yüksək sürətli qüllə çevirmə və freze maşınları aerokosmik, avtomobil, tibbi cihaz istehsalı və mürəkkəb mexaniki hissələrin istehsalı kimi yüksək dəqiqlikli komponentlər tələb edən sənayelərdə tətbiq tapır.

Xülasə, yüksək sürətli qüllə tornalama və frezeleme maşını torna və freze imkanlarını yüksək sürətli emal üzərində cəmləşdirən çox yönlü CNC dəzgahıdır. Onlar mürəkkəb və dəqiq komponentlərin istehsalının vacib olduğu sənaye sahələrində istifadə olunur və qabaqcıl xüsusiyyətləri onları müasir istehsal prosesləri üçün qiymətli aktivlər edir.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

maddə	Torna dəzgahı modeli	vahid	CK52DTY	CK76DTY	CK46DTY
Emal sahəsi	Milin maksimum fırlanma diametri	mm	Ø 700
	Maksimum fırlanan xarici dairə uzunluğu	mm	520
	Maksimum bar diametri	mm	Ø 55	Ø 72	Ø 45
əsas ox	Maksimum mil sürəti	rpm	4200 (tənzimləmə 3500)	3200 (tənzimləmə 2000)	6000 (dəst 4500)
	Mil baş növü		A2 - 6	A2 -8	A2 - 5
	Mildən keçən çuxur diametri	mm	Ø 66	Ø 86	Ø 56
yem	X/Z/Y oxunun maksimum vuruşu	mm	260/500/±60
	Milin mərkəzindən keçən 90 ° güc başlığı	mm	30
	X/Z/Y oxunun maksimum sürətli hərəkəti	m/dəq	24(parametr 16)/ 24(parametr 16)/14(parametr 8)
	X/Z/Y oxu vida çubuğu	mm	40
	X/Z/Y oxu çarxı	mm	35/45/35
Güc qülləsi	Güc qülləsi modeli (güc qülləsi)	BMT	BMT55
	Elektrik başlığı	IS	ER32
	Sabit alət tutacağı ölçüsü	mm	25X25
	Buruq tutucunun sapının diametri	mm	Ø32
elektrik maşınları	Əsas motor gücü/fırlanma anı	KVt/Nm	11KW/nominal 72Nm	15KW/nominal 98Nm	7,5 KW/nominal 47Nm
	X/Z/Y oxu motor gücü/fırlanma anı	KVt/Nm	yaskawa 2.9 KW /18.6Nm，Opsiyonel yeni nəsil3.1 KW /15Nm
	Qüllənin güc baş mühərrikinin gücü/fırlanma anı	KVt/Nm	Yeni nəsil 3.1 KW/15NM
	Turret güc mühərrikinin maksimal sürəti	rpm	6000(4000 ayarı), Ümumi sürət≤4000
	Güc başlığı motor gücü/fırlanma anı	KVt/Nm	3,1 KVt/15NM
	Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı	KVt/Nm	Yeni nəsil 1.0 KW /3.1NM
Punta	Punta vuruşu	mm	520
	Pilləkənin maksimum hidravlik vuruşu	mm	100
	Tailstock üst iynə konus deşik konus	MK	ay 5#
	Ucu və çəngəl arasındakı maksimum məsafə	mm	690
digər	Milin yerləşdirilməsi əyləc cihazı		Hidravlik, isteğe bağlı proqramlaşdırıla bilər
	Yataq meyli	°	30° və ya 15°
	Dəzgahın uzunluğu X eni X hündürlüyü	mm	2500X1680X1900
	Bütün maşının ümumi çəkisi	KQ	5000 kq
	Ümumi güc	kw	20
	Orta enerji istehlakı	kVt/saat	3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Aşkarlama üsulu	Zavod standartı


Milin radial vuruşu		Xarici koninin axmasını aşkar edin	0.0035


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Y oxunun təkrar mövqeyi		Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.004


C oxunun təkrar mövqeyi		C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	20 qövs saniyə


C oxu mövqeyi fırlanır		C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın.	72 qövs saniyə


Güc başını sıxma vuruşu		Konus döymək	0.015

Güc başını sıxma vuruşu		Sıxma döymə	0.01

Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
