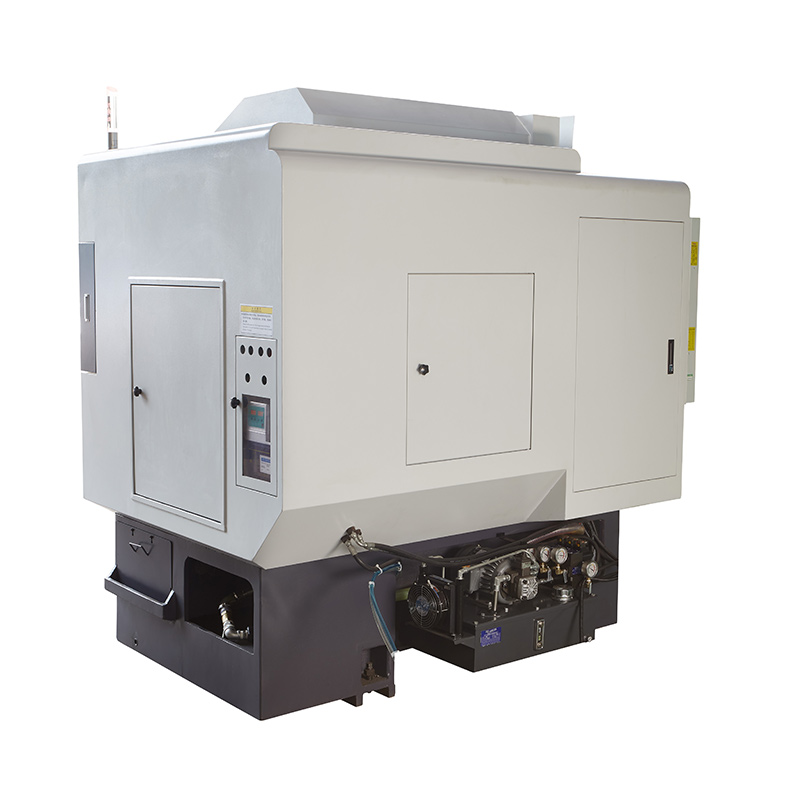

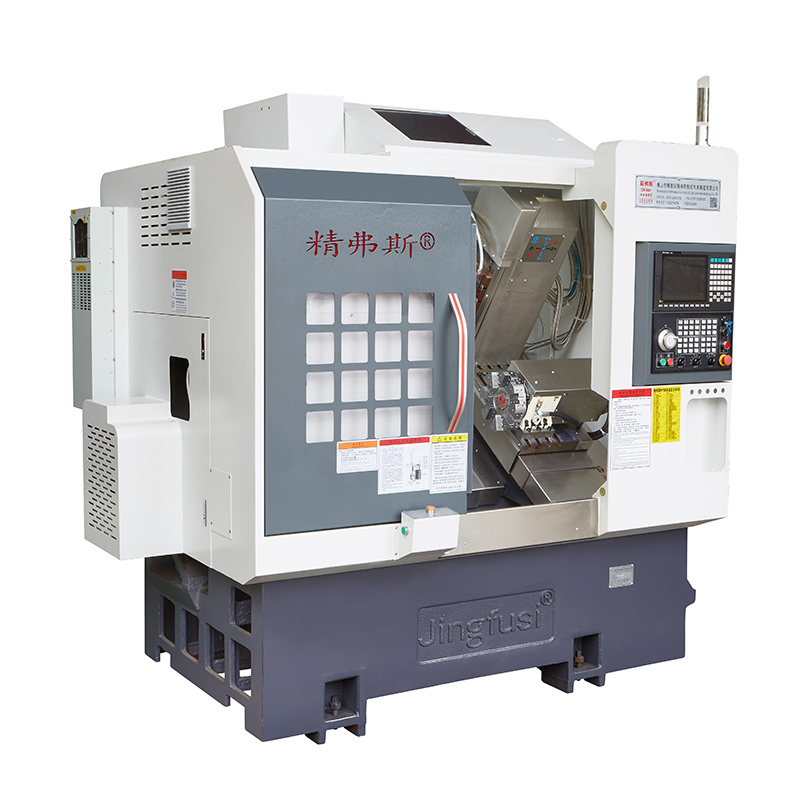

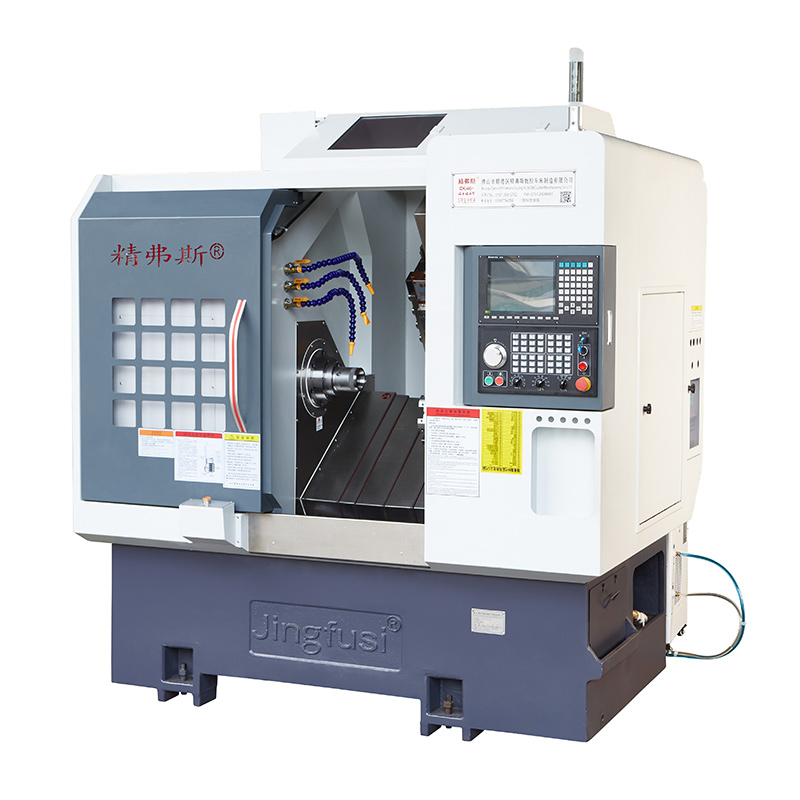

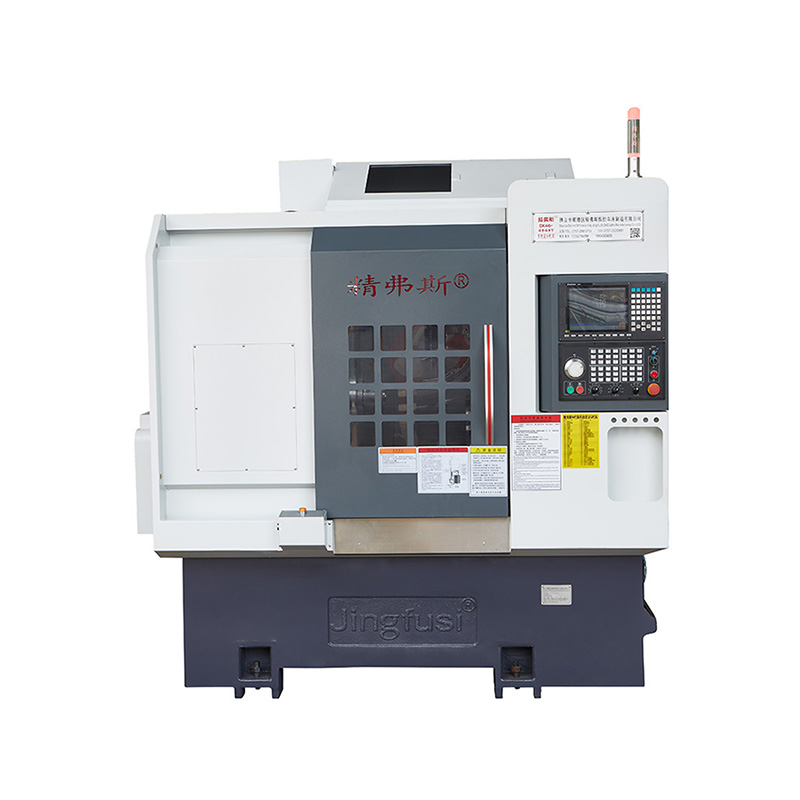

Yüksək dəqiqlikli qüllə torna və freze maşını

Peşəkar istehsalçı olaraq biz sizə Jingfusi® yüksək keyfiyyətli Yüksək Dəqiqlikli Turret Torna və Freze Maşını təqdim etmək istərdik. Və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.

Model:CK76DTY

Sorğu göndərin

Məhsul təsviri

Torna və freze zamanı dəqiqlik əsasdır və bizim maşın sizə bu dəqiqliyi verir. Güclü və davamlı konstruksiyaya malik olan bu maşın yüksək keyfiyyətli məhsul istehsalı ilə dəqiq emal işlərini yerinə yetirmək imkanlarına malikdir.

Bu maşının Jingfusi® qüllə dizaynı tez və asan alət dəyişikliyinə imkan verir və onu müxtəlif emal işləri üçün mükəmməl edir. Güclü freze mili və dönmə funksiyası ilə siz mürəkkəb hissələri tez və dəqiq şəkildə yaratmaq imkanı əldə edəcəksiniz.

Bizim Yüksək Dəqiqlikli Qüllə Tornalama və Frezeleme Maşınımız emal prosesini sadələşdirmək və səmərəliliyi artırmaq üçün nəzərdə tutulmuşdur. O, yüksək sürətli emal və çoxfunksionallığı ilə müxtəlif tapşırıqların və tətbiqlərin həlli üçün çox yönlülük təmin edir.

Maşınımız təkcə dəqiq deyil, həm də uzun ömürlüdür. Davamlı və möhkəm çərçivə ilə bu maşın optimal məhsuldarlığı və peşəkarlığı təmin edərək geniş çeşidli material və tətbiqləri idarə edə bilir.

Bundan əlavə, bu maşının intuitiv interfeysi hətta emal etməyə yeni başlayanlar üçün də istifadəni asanlaşdırır. İdarəetmə elementləri istifadəçinin rahatlığı üçün nəzərdə tutulmuşdur, bu da əlinizdə olan emal işini asanlıqla proqramlaşdırmağa və yerinə yetirməyə imkan verir.

Yüksək Həssas Qüllə Tornalama və Frezeleme Maşınımız davamlılıq, səmərəlilik və dəqiqlik baxımından gözləntiləri üstələyir. Güclü imkanları, möhkəm konstruksiyası və istifadəsi asan interfeysi ilə o, dəqiq tornalama və freze ehtiyaclarınız üçün ideal həlldir.

Jingfusi® Maşın Səyahət Diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

maddə	Torna dəzgahı modeli	vahid	CK52DTY	CK76DTY	CK46DTY
Emal sahəsi	Milin maksimum fırlanma diametri	mm	Ø 700
	Maksimum fırlanan xarici dairə uzunluğu	mm	520
	Maksimum bar diametri	mm	Ø 55	Ø 72	Ø 45
əsas ox	Maksimum mil sürəti	rpm	4200 (tənzimləmə 3500)	3200 (tənzimləmə 2000)	6000 (dəst 4500)
	Mil baş növü		A2 - 6	A2 -8	A2 - 5
	Milin deşik diametri	mm	Ø 66	Ø 86	Ø 56
yem	X/Z/Y oxunun maksimum vuruşu	mm	260/500/±60
	Milin mərkəzindən keçən 90 ° güc başlığı	mm	30
	X/Z/Y oxunun maksimum sürətli hərəkəti	m/dəq	24(parametr 16)/ 24(parametr 16)/14(parametr 8)
	X/Z/Y oxu vida çubuğu	mm	40
	X/Z/Y oxu çarxı	mm	35/45/35
Güc qülləsi	Güc qülləsi modeli (güc qülləsi)	BMT	BMT55
	Elektrik başlığı	IS	ER32
	Sabit alət tutacağı ölçüsü	mm	25X25
	Buruq tutucunun sapının diametri	mm	Ø32
elektrik maşınları	Əsas motor gücü/fırlanma anı	KVt/Nm	11KW/reytinq 72Nm	15KW/nominal 98Nm	7,5 KW/nominal 47Nm
	X/Z/Y oxu motor gücü/fırlanma anı	KVt/Nm	yaskawa 2.9 KW /18.6Nm，Opsiyonel yeni nəsil3.1 KW /15Nm
	Qüllənin güc baş mühərrikinin gücü/fırlanma anı	KVt/Nm	Yeni nəsil 3.1 KW/15NM
	Turret güc mühərrikinin maksimal sürəti	rpm	6000(4000 ayarı), Ümumi sürət≤4000
	Güc başlığı motor gücü/fırlanma anı	KVt/Nm	3,1 KVt/15NM
	Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı	KVt/Nm	Yeni nəsil 1.0 KW /3.1NM
Punta	Punta vuruşu	mm	520
	Pilləkənin maksimum hidravlik vuruşu	mm	100
	Tailstock üst iynə konus deşik konus	MK	ay 5#
	Ucu və çəngəl arasındakı maksimum məsafə	mm	690
digər	Milin yerləşdirilməsi əyləc cihazı		Hidravlik, isteğe bağlı proqramlaşdırıla bilər
	Yataq meyli	°	30° və ya 15°
	Dəzgahın uzunluğu X eni X hündürlüyü	mm	2500X1680X1900
	Bütün maşının ümumi çəkisi	KQ	5000 kq
	Ümumi güc	kw	20
	Orta enerji istehlakı	kVt/saat	3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Aşkarlama üsulu	Zavod standartı


Milin radial vuruşu		Xarici koninin axmasını aşkar edin	0.0035


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Y oxunun təkrar mövqeyi		Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.004


C oxunun təkrar mövqeyi		C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	20 qövs saniyə


C oxu mövqeyi fırlanır		C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın.	72 qövs saniyə


Güc başını sıxma vuruşu		Konus döymək	0.015

Güc başını sıxma vuruşu		Sıxma döymə	0.01

Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
