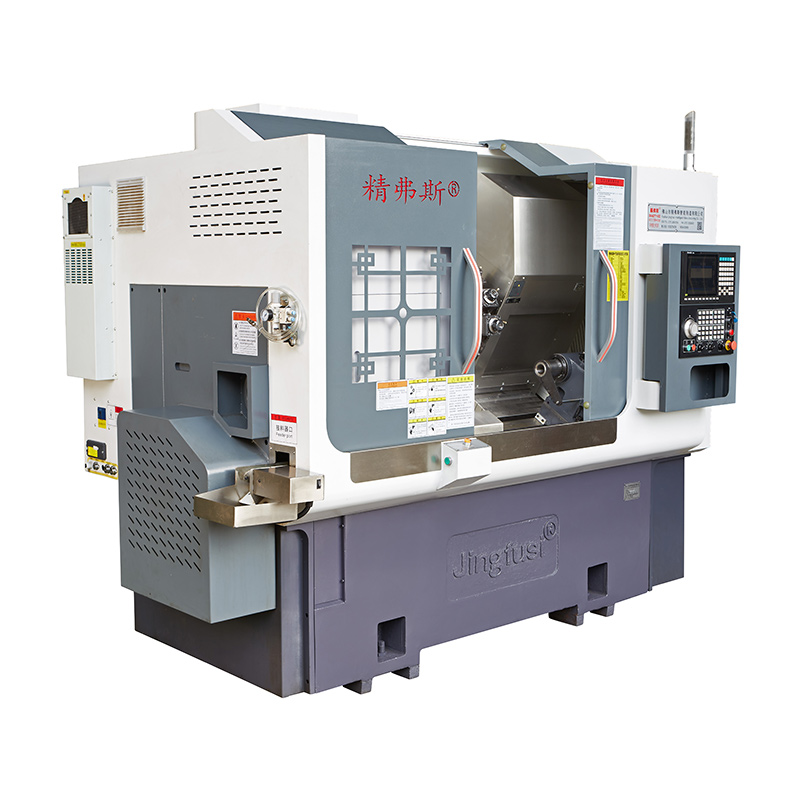

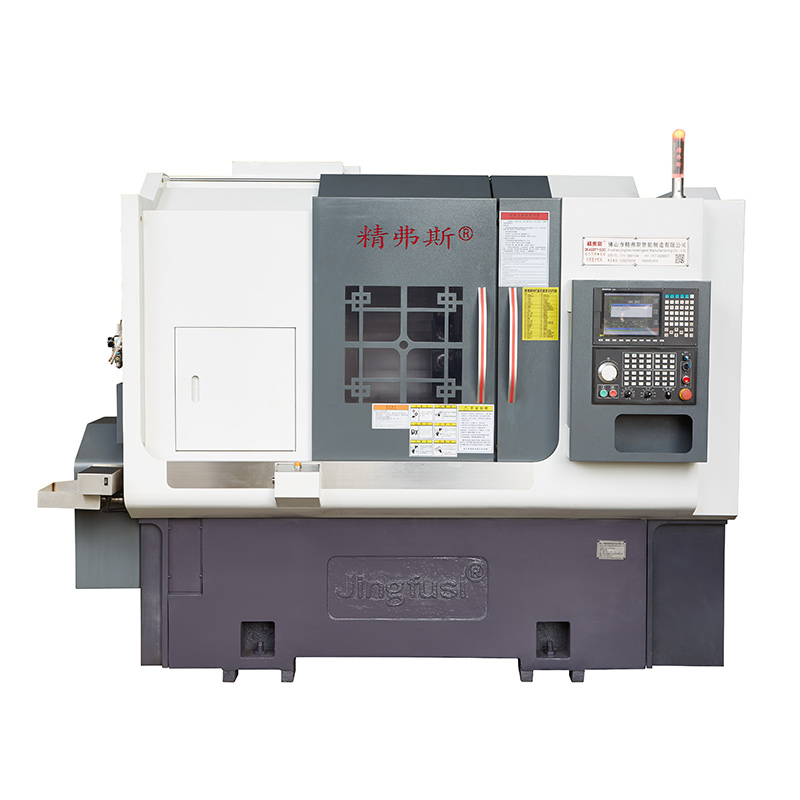

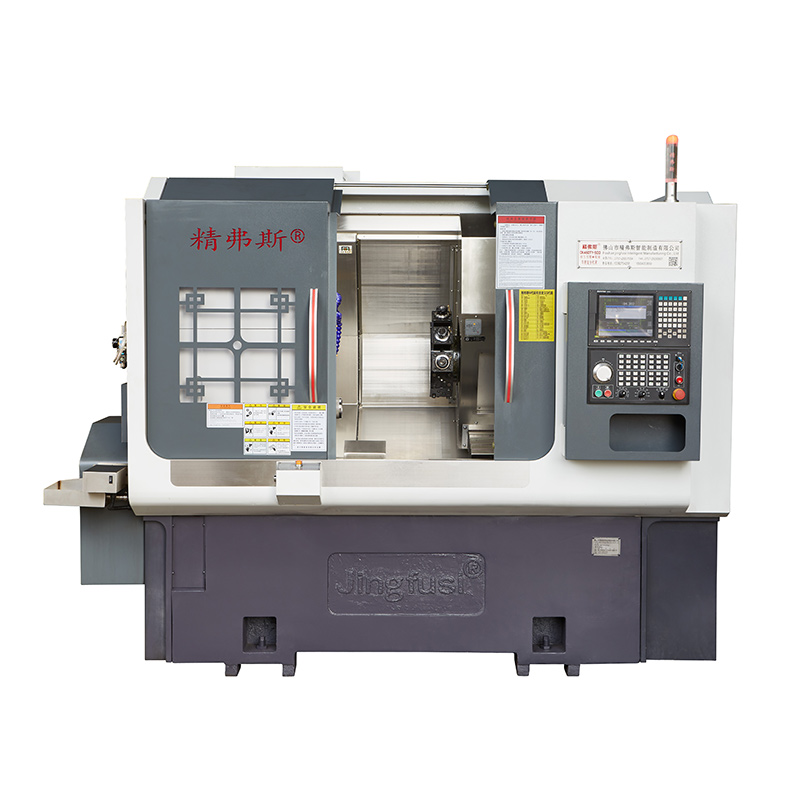

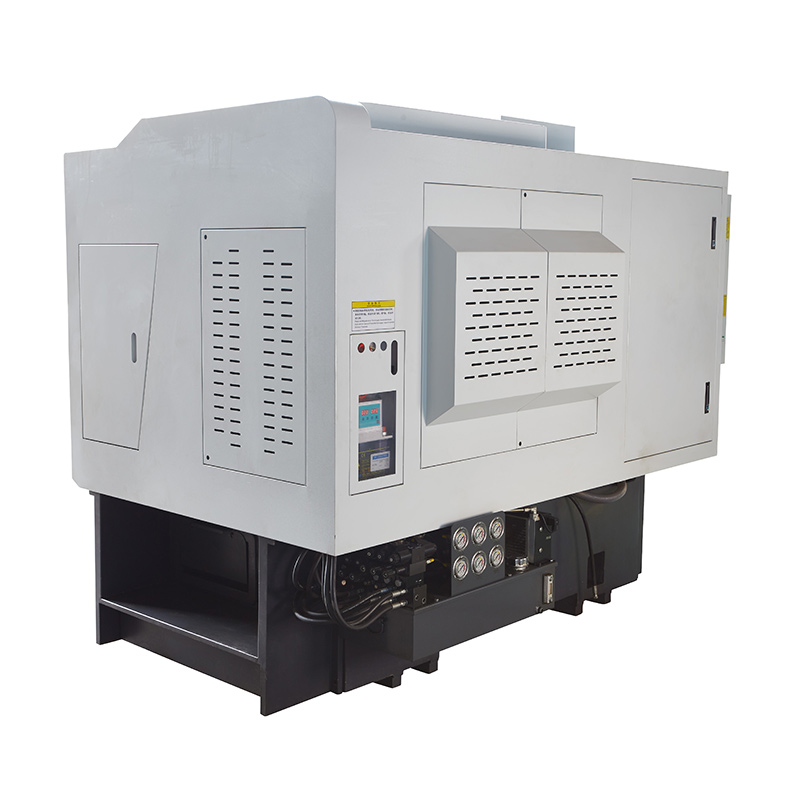

Avtomatik Turret Torna və Freze Makinası
Avtomatik qüllə çevirmə və freze maşınları adətən çoxlu kəsici alətləri saxlaya bilən alət qülləsinə malikdir. Qüllə hər emal əməliyyatı üçün uyğun aləti seçmək üçün avtomatik indeksləşdirilə bilər, quraşdırma vaxtını azaldır və səmərəliliyi artırır.
Model:CK46DTY
Sorğu göndərin
Məhsul təsviri
Bu Avtomatik Qüllə Torna və Freze dəzgahları kəsici aləti müxtəlif istiqamətlərdə hərəkət etdirərək mürəkkəb formalar, xüsusiyyətlər və konturlar yaratmağa imkan verən freze əməliyyatlarını da yerinə yetirə bilər. Frezeləmə maşının emal imkanlarını sadə tornalamadan kənarda genişləndirir.
Maşın səyahət diaqramı
Məhsul Təfərrüatları
Parametr siyahısı
| maddə | Torna dəzgahı modeli | vahid | CK52DTY | CK76DTY | CK46DTY |
| Emal sahəsi | Milin maksimum fırlanma diametri | mm | Ø 700 | ||
| Maksimum fırlanan xarici dairə uzunluğu | mm | 520 | |||
| Maksimum bar diametri | mm | Ø 55 | Ø 72 | Ø 45 | |
| əsas ox | Maksimum mil sürəti | rpm | 4200 (tənzimləmə 3500) | 3200 (tənzimləmə 2000) | 6000 (dəst 4500) |
| Mil baş növü |
|
A2 - 6 | A2 -8 | A2 - 5 | |
| Milin deşik diametri | mm | Ø 66 | Ø 86 | Ø 56 | |
| yem | X/Z/Y oxunun maksimum vuruşu | mm | 260/500/±60 | ||
| Milin mərkəzindən keçən 90 ° güc başlığı | mm | 30 | |||
| X/Z/Y oxunun maksimum sürətli hərəkəti | m/dəq | 24(parametr 16)/ 24(parametr 16)/14(parametr 8) | |||
| X/Z/Y oxu vida çubuğu | mm | 40 | |||
| X/Z/Y oxu çarxı | mm | 35/45/35 | |||
| Güc qülləsi |
Güc qülləsi modeli (güc qülləsi) | BMT | BMT55 | ||
| Elektrik başlığı | IS | ER32 | |||
| Sabit alət tutacağı ölçüsü | mm | 25X25 | |||
| Buruq tutucunun sapının diametri | mm | Ø32 | |||
| elektrik maşınları | Əsas mühərrik gücü/fırlanma anı | KVt/Nm | 11KW/nominal 72Nm | 15KW/nominal 98Nm | 7,5 KW/nominal 47Nm |
| X/Z/Y oxu motor gücü/fırlanma anı | KVt/Nm | yaskawa 2.9 KW /18.6Nm，Opsiyonel yeni nəsil3.1 KW /15Nm | |||
| Qüllənin güc baş mühərrikinin gücü/fırlanma anı | KVt/Nm | Yeni nəsil 3.1 KW/15NM | |||
| Turret güc mühərrikinin maksimal sürəti | rpm | 6000(4000 ayarı), Ümumi sürət≤4000 | |||
| Güc başlığı motor gücü/fırlanma anı | KVt/Nm | 3,1 KVt/15NM | |||
| Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı | KVt/Nm | Yeni nəsil 1.0 KW /3.1NM | |||
| Punta | Punta vuruşu | mm | 520 | ||
| Pilləkənin maksimum hidravlik vuruşu |
mm | 100 | |||
| Tailstock üst iynə konus deşik konus | MK | ay 5# | |||
| Ucu və çəngəl arasındakı maksimum məsafə | mm | 690 | |||
| digər | Milin yerləşdirilməsi əyləc cihazı |
|
Hidravlik, isteğe bağlı proqramlaşdırıla bilər | ||
| Yataq meyli | ° | 30° və ya 15° | |||
| Dəzgahın uzunluğu X eni X hündürlüyü | mm | 2500X1680X1900 | |||
| Bütün maşının ümumi çəkisi | KQ | 5000 kq | |||
| Ümumi güc | kw | 20 | |||
| Orta enerji istehlakı | kVt/saat | 3 | |||
Dəzgah Dəqiqliyi
| Maşın dəqiqliyi, Jingfus faktoru standartı: | ||||||||
| Əsas test elementi | Sxematik diaqram | Aşkarlama üsulu |
Zavod standartı |
|||||
| Milin radial vuruşu |
|
Xarici koninin tükənməsini aşkar edin | 0.0035 | |||||
| X oxunun təkrar mövqeyi |
|
X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | |||||
| Z oxunun təkrar mövqeyi |
 |
Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | |||||
| Y oxunun təkrar mövqeyi |
|
Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.004 | |||||
| C oxunun təkrar mövqeyi |
|
C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 20 qövs saniyə | |||||
| C oxu mövqeyi fırlanır |
|
C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın. | 72 qövs saniyə | |||||
| Güc başını sıxma vuruşu |
|
Konus döymək | 0.015 | |||||
| Güc başını sıxma vuruşu |
 |
Sıxma döymə | 0.01 | |||||
| Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir. | ||||||||
