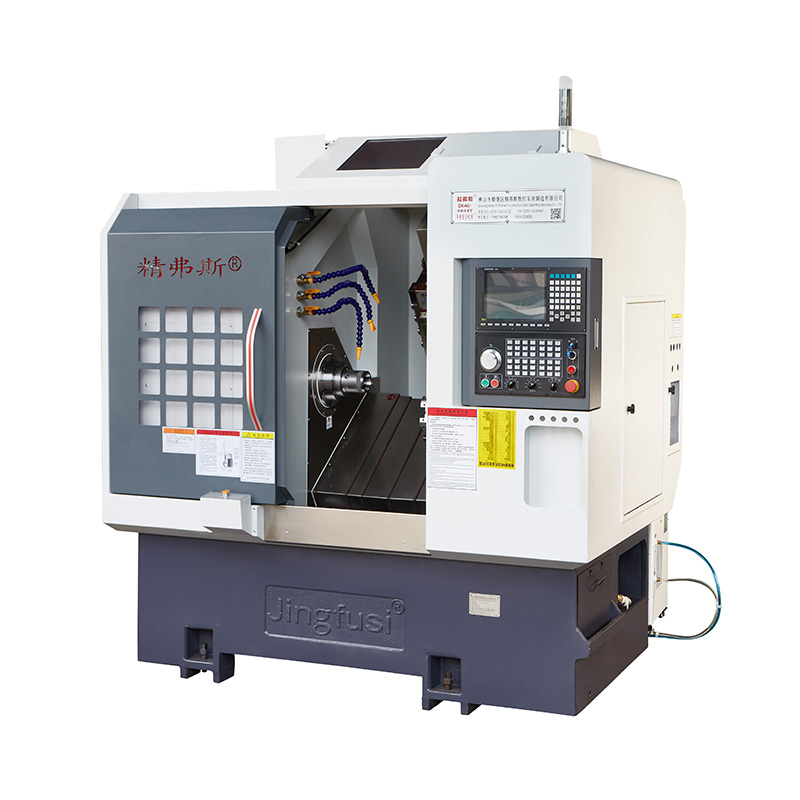

CNC Freze Mürəkkəb Maşın Mərkəzini çevirir

CNC Freze Mürəkkəb Maşın Mərkəzini çevirən mürəkkəb və yüksək dəqiq fırlanan komponentlər istehsal etmək üçün idealdır. Bu, əksəriyyətin tamamlanmasına, hamısı bir quraşdırma işində emal əməliyyatlarının aparılmasına imkan verir. Bu, yalnız dəqiqliyə zəmanət verir, həm də məhsuldarlığı və səmərəliliyi artırır.

Model:CK46-4+4+Y

Sorğu göndərin

Məhsul təsviri

CNC-nin freze mürəkkəb emal mərkəzinin xüsusiyyətləri:

Minimasiya edilmiş sıxılma: həm səmərəliliyi, həm də dəqiqliyi artıraraq birdən çox sıxma əməliyyatına ehtiyac azalır.

Sürətli alət dəyişiklikləri: Yüksək sürətli alət dəyişikliklərini dəstəkləyir, daha rahat işləmə üçün alət tənzimləməsini asanlaşdırır.

Hərtərəfli emal: Çox yönlü emal qabiliyyətlərini təmin edən son üzlərin və tərəflərin kompozit emalını asanlaşdırmaq üçün bir sıra funksiyalar təklif edir.

Maşın səyahət diaqramı

CNC Turning Milling Compound Machining Center

Məhsul təfərrüatları

Parametrlər siyahısı

maddə	Tore modeli	vahidi	CK46-4 + 4 + Y	CK52-4 + 4 + Y
Emal dairəsi	Yataq üzərində yellənmək	mm	Ø 500
	Maksimum dönüş xarici dairəvi uzunluğu	mm	320
	Maksimum bar diametri	mm	Ø 45	Ø 51 ~ 55
əsas ox	Mili baş növü		A2-5	A2-6

	Deşik diametrindən mili	mm	Ø 56	Ø 66
	Maksimum mili sürəti	r / dəq	6000 (4500-ə təyin olun)	4500 (3500-ə qədər)
bəsləmək	X / Z / Y oxunun effektiv səyahətləri	mm	800/470/260

	X / Z / Y oxunun maksimum sürətli hərəkəti	m / mənim	24 (18) / 24 (18) / 15) / 15 (8-ci qəbulu)
	X / Z / Y Axis Vida Çubuğu	mm	32/32/25
	X / Z / Y Axis Rail	mm	35/35/25
Bıçaq qülləsi	Səkkiz stansiya turnikası	Pcs	8 stansiya, ikiqat çuxur alət sahibləri ilə təchiz oluna bilər, 12 stansiya ilə isteğe bağlıdır
Şöbə	Güc başlı alət tutma forması		Er25


	Güc başlığı	Pcs	Z-Axis 4 + X Axis 4, 4 əlavə sabit alət sahibi quraşdırılmışdır
	Güc başlığının maksimal sürəti	r / dəq	6000 (4000-ə qədər), 4000-dən məhsul emal etmək üçün ümumiyyətlə istifadə edilə bilər
	Güclü baş şaft və şaft arasındakı məsafə	mm	65
Elektrik maşınları	Əsas motor güc / tork	Kw / nm	Yeni nəsil 7.5 kVt, 47,75nm. 80-dən çox emal gücü olan polad hissələri, 11 kVt, 70.03nm ilə əlavə edilə bilər

	X / Z / Y Axis Motor Güc / Torku	Kw / nm	1.3kw / 8.39nm
	X / Z Power Head Motor Güc / Tork	Kw / nm	1.7 kw / 8nm
	Güc baş motorunun maksimum sürəti	r / dəq	5000
digər	Spindle yerləşdirmə əyləc cihazı		hidravlik təzyiq


	Yataq meyl	°	35 °
	Maşın alətləri uzunluğu x en x hündürlüyü	mm	2200x1580x1900
	Bütün maşının ümumi çəkisi	Kq	3430
	Ümumi güc	kw	13
	Orta güc istehlakı	Kw / h	2

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Fabrik standartı


Spindle Radial Beat		Xarici konusun işləməsini aşkar edin	0.0035


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Y-ox təkrar mövqeyi		Y oxundakı təkrar mövqe tapmağı aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.004


C ox təkrar mövqeyi		C-Axis sabit nöqtəsinin yerləşdirilməsini aşkar edin, qeyd: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqe tutmağı aşkar edin	20 qövs saniyə


C ox mövqeyi fırlandı		C-oxun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın	72 qövs saniyə


Güc başı sıxışdırma döymək		Konus döymək	0.015

Güc başı sıxışdırma döymək		Sıxma döyülməsi	0.01

Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
