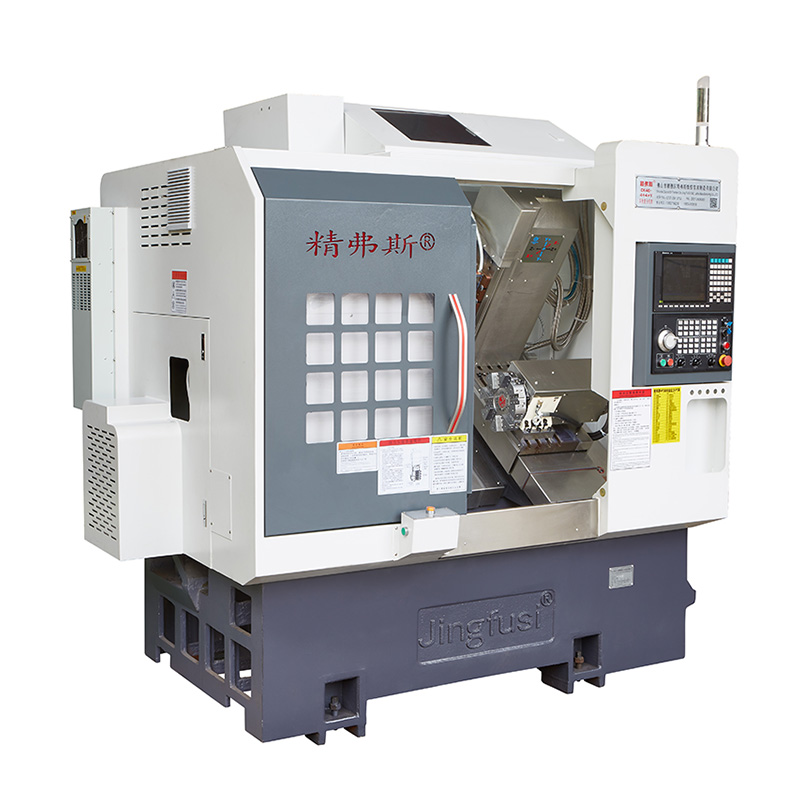

CNC Çox Tapşırıq Dönüş Mərkəzi Maşın

CNC çox vəzifəli dönüşlü mərkəz maşını - yüksək keyfiyyətli dəqiqlik emal üçün son həll. Bu güclü maşın hətta ən mürəkkəb dönüş tətbiqetmələrinin tələblərinə cavab vermək üçün hazırlanmışdır, ən yüksək dəqiqlik və səmərəliliyi tələb edən müəssisələr üçün ideal bir seçim halına gətirmək üçün hazırlanmışdır.

Model:CK52-5+5+Y

Sorğu göndərin

Məhsul təsviri

Son, CNC çox vəzifəli dönüş mərkəz maşını, çox sayda vəzifəni işləməyə qadir olan davamlı və etibarlı bir maşındır - sadə dönüş və qazma əməliyyatlarından freze, ip kəsmə və daha çox kimi daha mürəkkəb tapşırıqlara qədər.

CNC çox vəzifəli dönmə mərkəzinin əsas xüsusiyyətlərindən biri, operatorların işləmə prosesinin asanlıqla proqram və dəqiqliyi təmin etmək, maksimum dəqiqlik və dəqiqliyi təmin etmək üçün operatorlara asanlıqla proqramlaşdırma və nəzarət etməyə imkan verən inkişaf etmiş idarəetmə sistemidir. İstifadəçi dostu interfeysi ilə bu maşın istifadə etmək asandır və hər hansı bir işin ehtiyaclarına uyğun olaraq tez uyğunlaşa bilər.

Qabaqcıl idarəetmə sisteminə əlavə olaraq, CNC çox vəzifəli dönüş mərkəz maşını, inkişaf etmiş bir mili sistemi, yüksək dəqiqlikli xətti bələdçi və davamlı, çuqun bazası da daxil olmaqla bir sıra yüksək keyfiyyətli komponentlərə malikdir. Bu komponentlər hər işin ən yüksək standarta tamamlanmasını təmin etmək üçün mükəmməl bir ahəngdarlıqda işləyir.

Kiçik bir iş və ya daha böyük bir korporasiya olmağınızdan asılı olmayaraq, CNC çox işləyən dönüş mərkəzi maşını bütün işləmə ehtiyaclarınız üçün mükəmməl seçimdir. İnkişaf etmiş xüsusiyyətləri, davamlı tikinti və müstəsna dəqiqliklə, bu maşın gözləntilərinizi aşacağınıza və illərlə etibarlı, yüksək keyfiyyətli performansla təmin edəcəyinizə əmindir.

Sonda CNC çox vəzifəli dönüş mərkəz maşını, dəqiq işlənmənin ən yaxşısını tələb edən müəssisələr üçün ən yüksək səviyyəli bir həlldir. İnkişaf etmiş xüsusiyyətləri, istifadəçi dostu interfeysi və etibarlı tikinti ilə, illərlə etibarlı və səmərəli performansla təmin etməyinizə əmindir. Bəs niyə gözləyin? Bu inanılmaz maşın haqqında daha çox məlumat əldə etmək üçün bu gün bizimlə əlaqə saxlayın və işinizi necə dəyişdirə biləcəyi.

Maşın səyahət diaqramı

Məhsul təfərrüatları

Parametrlər siyahısı

maddə	məzmun	vahidi	CK46-5 + 5 + Y	CK52-5 + 5 + Y
Emal dairəsi	Yataq üzərində yellənmək	mm	Ø 500
	Maksimum dönüş xarici dairəvi uzunluğu	mm	320
	Maksimum bar diametri	mm	Ø 45	Ø 51 ~ 55
əsas ox	Maksimum mili sürəti	r / dəq	6000 (4000-ə qədər)	4500 (3500-ə qədər)
	Mili baş növü		A2-5	A2-6
	Deşik diametrindən mili	mm	Ø 56	Ø 66
bəsləmək	X / Z / Y Axis Maksimum vuruş	mm	800/470/310
	X / Z / Y oxunun maksimum sürətli hərəkəti	m / mənim	24 (18) / 24 (18) / 15) / 15 (8-ci qəbulu)
	X / Z / Y Axis Vida Çubuğu	mm	32/32/25
	X / Z / Y Axis Rail	mm	35/35/25
Bıçaq qülləsi	Səkkiz stansiya turnikası	Pcs	8 stansiya, ikiqat çuxur alət sahibləri ilə təchiz oluna bilər, 12 stansiya ilə isteğe bağlıdır
Şöbə	Güc başlı alət tutma forması		Er25
	Güc başlığının maksimal sürəti	r / dəq	6000 (4000-ə qədər), 4000-dən məhsul emal etmək üçün ümumiyyətlə istifadə edilə bilər
	Maksimum quraşdırma qazma və freze başlığı diametri	mm	Ø 16
	Güclü baş şaft və şaft arasındakı məsafə	mm	65
Elektrik maşınları	Əsas motor güc / tork	Kw / nm	7.5 kVt / 47.75nm, 80 və daha yuxarı bir emal gücü olan polad hissələri üçün isteğe bağlı 11 kV / 70.03nm
	X / Z / Y Axis Motor Güc / Torku	Kw / nm	Yaskawa 1.8kw / 11.5nm. İsteğe bağlı yeni nəsil 2.4 kVt / qiymətləndirilib 11.5nm
	X / Z Power Head Motor Güc / Tork	Kw / nm	2.4 KW / 11.5nm
	Güc baş motorunun maksimum sürəti	r / dəq	5000
digər	Spindle yerləşdirmə əyləc cihazı		hidravlik təzyiq
	Yataq meyl	°	35 °
	Bıçaq masa boşqab uzunluğu x en	mm	700x290
	Maşın alətləri uzunluğu x en x hündürlüyü	mm	2200x1580x2000
	Bütün maşının ümumi çəkisi	Kq	3430
	Ümumi güc	kw	13
	Orta güc istehlakı	Kw / h	2

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Fabrik standartı


Spindle Radial Beat		Xarici konusun işləməsini aşkar edin	0.0035


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Y-ox təkrar mövqeyi		Y oxundakı təkrar mövqe tapmağı aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.004


C ox təkrar mövqeyi		C-Axis sabit nöqtəsinin yerləşdirilməsini aşkar edin, qeyd: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqe tutmağı aşkar edin	20 qövs saniyə


C ox mövqeyi fırlandı		C-oxun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın	72 qövs saniyə


Güc başı sıxışdırma döymək		Konus döymək	0.015

Güc başı sıxışdırma döymək		Sıxma döyülməsi	0.01

Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
