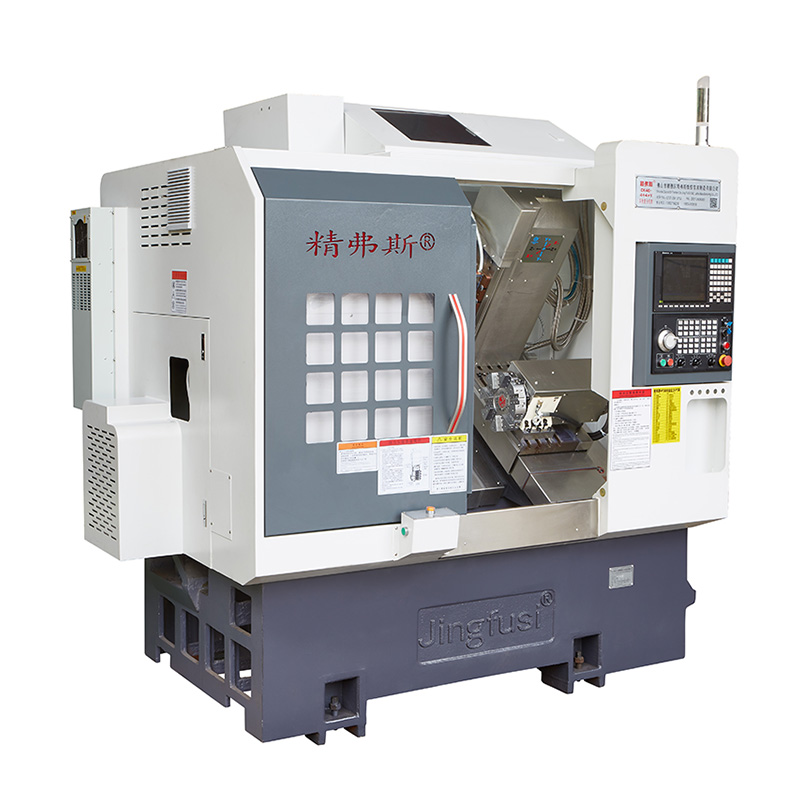

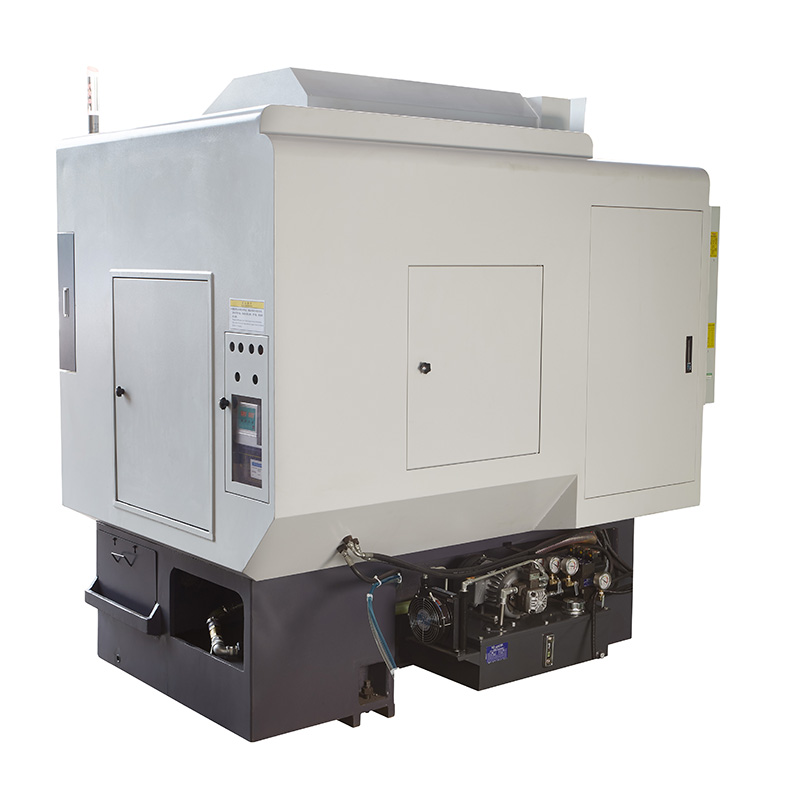

Yüksək səmərəli CNC Torna və Freze Maşını

Jingfusi® Yüksək Səmərəli CNC Torna və Freze Dəzgahı hər bir tapşırıqda dəqiqliyi və dəqiqliyi təmin etmək üçün möhkəm, ağır yükə malik quruluşa və qabaqcıl proqram təminatına malikdir. İstər deliklər qazmaq, mürəkkəb formaları kəsmək və ya iş parçanızda güzgüyə bənzər bitirmə əldə etmək lazımdırsa, bizim maşın öz öhdəsindən gələ bilər.

Model:CK52-5+5+Y

Sorğu göndərin

Məhsul təsviri

Tətbiqlər

Jingfusi® Yüksək Effektiv CNC Torna və Freze Maşının əsas üstünlüklərindən biri onun çox yönlü olmasıdır. Bir sıra alət seçimləri ilə bizim dəzgahımız müxtəlif torna, freze və qazma əməliyyatlarını yerinə yetirə bilər ki, bu da onu kiçik miqyaslı istehsal və ya daha geniş miqyaslı istehsal layihələri üçün mükəmməl seçim edir.

İstifadəçi dostu interfeys

Onun qabaqcıl imkanlarının sizi qorxutmasına imkan verməyin. Yüksək səmərəli CNC Torna və Freze Maşınımız intuitiv istifadəçi interfeysinə malikdir və bu, bütün təcrübə səviyyələrində olan peşəkarların işləməsini asanlaşdırır. İnteraktiv toxunma ekranı və istifadəçi dostu proqram təminatı ilə siz hətta ən mürəkkəb tapşırıqları belə əminliklə proqramlaşdıra və yerinə yetirə bilərsiniz.

Effektiv İş Akışı

Maşınımızın dizaynının mərkəzində səmərəliliyə vurğu dayanır. Maşın bir dövrədə bir neçə işi yerinə yetirmək üçün proqramlaşdırıla bilər, istehsal vaxtını azaldır və məhsuldarlığı artırır. Bundan əlavə, maşınımız daha sürətli kəsmə sürətinə imkan verən və beləliklə məhsuldarlığı daha da yaxşılaşdıran yüksək sürətli mili ilə təchiz edilmişdir.

Möhkəm Davamlılıq

Biz başa düşürük ki, etibarlılıq müştərilərimiz üçün əsas prioritetdir. Buna görə də biz yüksək məhsuldarlıqlı CNC Torna və Freze dəzgahımızı ağır istifadəyə tab gətirə bilən möhkəm, davamlı materiallardan hazırlamışıq. Üstəlik, müntəzəm texniki qulluq və texniki qulluq sadədir, bu da maşınınızı gələcək illər ərzində ən yaxşı vəziyyətdə saxlamağı asanlaşdırır.

Nəticə olaraq, bizim Jingfusi® Yüksək Səmərəli CNC Torna və Freze dəzgahımız istehsal proseslərinizi avtomatlaşdırmağa və səmərəliliyi artırmağa kömək edə bilən güclü və çox yönlü alətdir. İstər iri miqyaslı qaçışlar, istərsə də xüsusi, unikal hissələr istehsal etməyinizdən asılı olmayaraq, maşınımız asanlıqla əla keyfiyyətli nəticələr əldə etməyə kömək edə bilər. Demo təşkil etmək və məhsulumuzun sizin üçün nə edə biləcəyini özünüz görmək üçün bu gün bizimlə əlaqə saxlayın.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

maddə	məzmun	vahid	CK46-5+5+Y	CK52-5+5+Y
Emal sahəsi	Yatağın üstündə yellən	mm	Ø 500
	Maksimum fırlanan xarici dairə uzunluğu	mm	320
	Maksimum bar diametri	mm	Ø 45	Ø 51 ~ 55
əsas ox	Maksimum mil sürəti	rpm	6000(4000-ə təyin olundu)	4500 (3500-ə təyin olundu)
	Mil baş növü		A2-5	A2-6
	Milin deşik diametri	mm	Ø 56	Ø 66
yem	X/Z/Y oxunun maksimum vuruşu	mm	800/470/310
	X/Z/Y oxunun maksimum sürətli hərəkəti	m/dəq	24 (Parametr 18)/24 (Parametr 18)/15 (Parametr 8)
	X/Z/Y oxu vida çubuğu	mm	32/32/25
	X/Z/Y oxu relsi	mm	35/35/25
Bıçaq qülləsi	Səkkiz stansiya qülləsi	PCS	8 stansiya, iki dəlikli alət tutucuları ilə təchiz oluna bilər, isteğe bağlı olaraq 12 stansiya
Güc başı	Elektrik başlıq alətini tutan forma		ER25
	Güc başlığının maksimum sürəti	rpm	6000 (4000-ə təyin edilir), adətən 4000-dən məhsul emal etmək üçün istifadə edilə bilər
	Maksimum quraşdırma qazma və freze başlığı diametri	mm	Ø 16
	Güc baş mili ilə mil arasındakı məsafə	mm	65
elektrik maşınları	Əsas motor gücü/fırlanma anı	KVt/Nm	7,5 KW/47,75NM, emal gücü 80 və daha yuxarı olan polad hissələr üçün isteğe bağlı 11KW/70,03Nm
	X/Z/Y oxu motor gücü/fırlanma anı	KVt/Nm	Yaskawa 1.8KW/11.5Nm. İsteğe bağlı yeni nəsil 2.4 KVt/11.5Nm
	X/Z güc başlığı motor gücü/fırlanma anı	KVt/Nm	2,4 KVt/11,5NM
	Güc baş mühərrikinin maksimal sürəti	rpm	5000
digər	Milin yerləşdirilməsi əyləc cihazı		hidravlik təzyiq
	Yataq meyli	°	35°
	Bıçaq masası boşqabının uzunluğu X eni	mm	700X290
	Dəzgahın uzunluğu X eni X hündürlüyü	mm	2200X1580X2000
	Bütün maşının ümumi çəkisi	KQ	3430
	Ümumi güc	kw	13
	Orta enerji istehlakı	kVt/saat	2

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Zavod standartı


Milin radial vuruşu		Xarici koninin axmasını aşkar edin	0.0035


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Y oxunun təkrar mövqeyi		Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.004


C oxunun təkrar mövqeyi		C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	20 qövs saniyə


C oxu mövqeyi fırlanır		C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın.	72 qövs saniyə


Güc başını sıxma vuruşu		Konus döymək	0.015

Güc başını sıxma vuruşu		Sıxma döymə	0.01

Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
