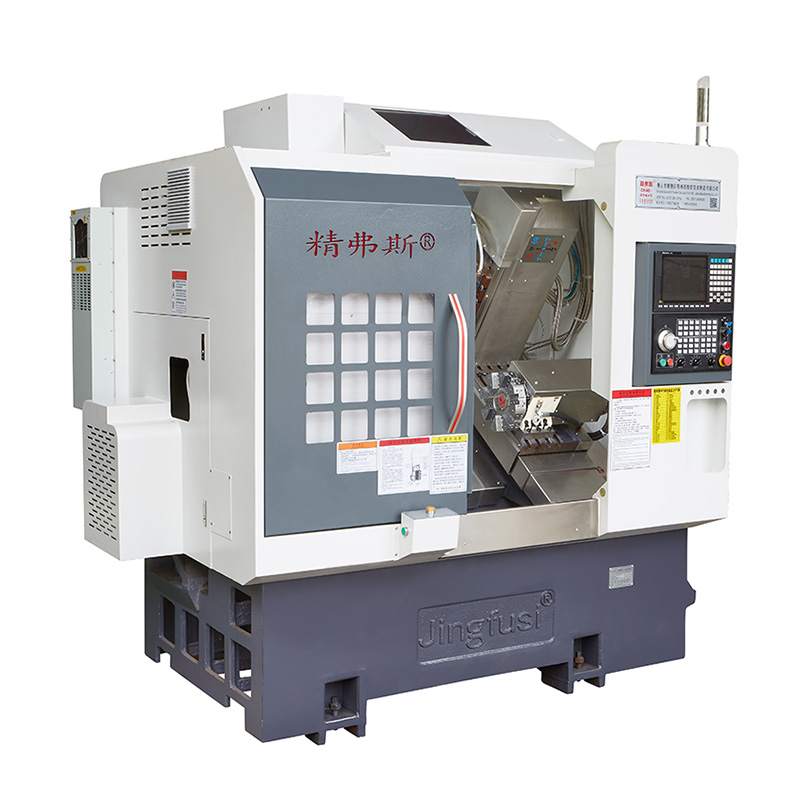

Dönmə dəyirmanı emal maşını
Jingfusi ® Turn-Mill Equing Machine, mikro komponentlər, mikro vallar, elektron bağlayıcılar, eynəklər, saatlar və müxtəlif hardjects aksesuarları kimi mürəkkəb formalı hissələrin kütləvi istehsalı üçün xüsusilə uyğundur.
Model:CK52-5+5+Y
Sorğu göndərin
Məhsul təsviri
Turn-dəyirman emal edən maşın yüksək dəqiqlik və yüksək səmərəliliyin xüsusiyyətlərinə malikdir. Bələdçi kolu və bələdçi kolları arasında keçid, iş parçasının uzunluğuna uyğun olaraq uyğun işləmə və ağlabatan bir quruluşa sahib ola bilər. Üç oxun hamısı yaxşı aşınma müqaviməti və yüksək dəqiqliyi olan xətti yuvarlanan təlimatlardan istifadə edir. , bir servo motoru tərəfindən idarə olunan, xətti alət sırası quruluşu sürətli vasitə dəyişikliyinin xüsusiyyətlərinə malikdir, CNC sisteminin tam funksiyalarına malikdir və idarə etmək asandır. Bələdçi Qollu-az işləmə, daşlama materialları tələb etmir və çubuğu yüksək sürətlə və yüksək dəqiqliklə emal edə bilər və minimum qalan material cəmi 30 mm-dir. İsteğe bağlı yan emal cihazı qazma və freze proseslərini həyata keçirə bilər.
Maşın səyahət diaqramı
Məhsul təfərrüatları
Parametrlər siyahısı
| maddə | məzmun | vahidi | CK46-5 + 5 + Y | CK52-5 + 5 + Y |
| Emal dairəsi | Yataq üzərində yellənmək | mm | Ø 500 | |
| Maksimum dönüş xarici dairəvi uzunluğu | mm | 320 | ||
|
Maksimum bar diametri |
mm | Ø 45 | Ø 51 ~ 55 | |
| əsas ox | Maksimum mili sürəti | r / dəq | 6000 (4000-ə qədər) | 4500 (3500-ə qədər) |
| Mili baş növü |
|
A2-5 | A2-6 | |
| Deşik diametrindən mili | mm | Ø 56 | Ø 66 | |
| bəsləmək | X / Z / Y Axis Maksimum vuruş | mm | 800/470/310 | |
| X / Z / Y oxunun maksimum sürətli hərəkəti | m / mənim | 24 (18) / 24 (18) / 15) / 15 (8-ci qəbulu) | ||
| X / Z / Y Axis Vida Çubuğu | mm | 32/32/25 | ||
| X / Z / Y Axis Rail | mm | 35/35/25 | ||
| Bıçaq qülləsi | Səkkiz stansiya turnikası | Pcs | 8 stansiya, ikiqat çuxur alət sahibləri ilə təchiz oluna bilər, 12 stansiya ilə isteğe bağlıdır | |
| Şöbə | Güc başlı alət tutma forması |
|
Er25 | |
| Güc başlığının maksimal sürəti | r / dəq | 6000 (4000-ə qədər), 4000-dən məhsul emal etmək üçün ümumiyyətlə istifadə edilə bilər | ||
| Maksimum quraşdırma qazma və freze başlığı diametri | mm | Ø 16 | ||
| Güclü baş şaft və şaft arasındakı məsafə | mm | 65 | ||
| Elektrik maşınları | Əsas motor güc / tork | Kw / nm | 7.5 kVt / 47.75nm, 80 və daha yuxarı bir emal gücü olan polad hissələri üçün isteğe bağlı 11 kV / 70.03nm | |
| X / Z / Y Axis Motor Güc / Torku | Kw / nm | Yaskawa 1.8kw / 11.5nm. İsteğe bağlı yeni nəsil 2.4 kVt / qiymətləndirilib 11.5nm | ||
| X / Z Power Head Motor Güc / Tork | Kw / nm | 2.4 KW / 11.5nm | ||
| Güc baş motorunun maksimum sürəti | r / dəq | 5000 | ||
| digər | Spindle yerləşdirmə əyləc cihazı |
|
hidravlik təzyiq | |
| Yataq meyl | ° | 35 ° | ||
| Bıçaq masa boşqab uzunluğu x en | mm | 700x290 | ||
| Maşın alətləri uzunluğu x en x hündürlüyü | mm | 2200x1580x2000 | ||
| Bütün maşının ümumi çəkisi | Kq | 3430 | ||
| Ümumi güc | kw | 13 | ||
| Orta güc istehlakı | Kw / h | 2 | ||
Dəzgah Dəqiqliyi
| Maşın dəqiqliyi, Jingfus Factor Standard: | ||||||||
| Əsas test maddəsi | Sxematik diaqram | Fabrik standartı | ||||||
| Spindle Radial Beat |
|
Xarici konusun işləməsini aşkar edin | 0.0035 | |||||
| X oxu təkrar mövqe |
|
X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin. | 0.003 | |||||
| Z-Axis Təkrar mövqeyi |
 |
Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin. | 0.003 | |||||
| Y-ox təkrar mövqeyi |
|
Y oxundakı təkrar mövqe tapmağı aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin. | 0.004 | |||||
| C ox təkrar mövqeyi |
|
C-Axis sabit nöqtəsinin yerləşdirilməsini aşkar edin, qeyd: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqe tutmağı aşkar edin | 20 qövs saniyə | |||||
| C ox mövqeyi fırlandı |
|
C-oxun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın | 72 qövs saniyə | |||||
| Güc başı sıxışdırma döymək |
|
Konus döymək | 0.015 | |||||
| Güc başı sıxışdırma döymək |
 |
Sıxma döyülməsi | 0.01 | |||||
| Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır. | ||||||||
