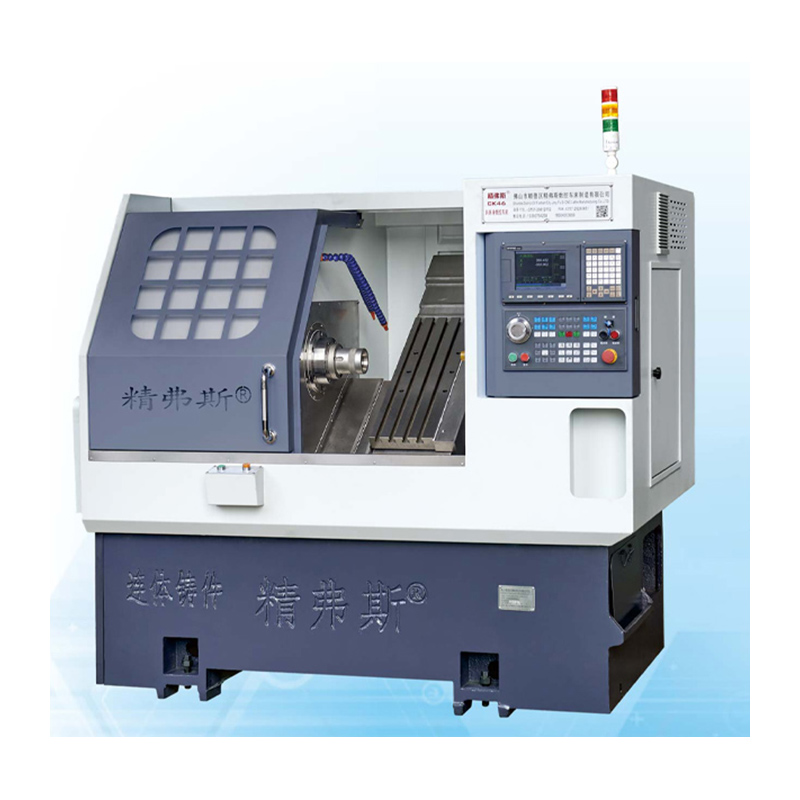

Dönüş-freze mürəkkəb CNC torna

Jingfusi ® dönüş-freze mürəkkəb CNC Lathe'nin müəyyən bir tərəfi onun qaya bərk və möhkəm quruluşudur. Bu, ən tələbkar iş yüklənməsindən asılı olmayaraq, istəməyən dəqiqliyi və ardıcıl performansını təmin edir. Ağır bir yataq və xətti bələdçi relsləri ilə öyünmək, bu maşın uzunömürlülük üçün hazırlanmışdır və bütün gözləntiləri üstələyən etibarlı nəticələr verir.

Model:CK76DTY

Sorğu göndərin

Məhsul təsviri

Dönüş-freze mürəkkəb CNC torna istehsalının tətbiqi

Jingfusi ® istehsalçısı tərəfindən təchiz edilmiş yüksək keyfiyyətli dönüş-freze-freze mürəkkəb mürəkkəb CNC torna dəqiq emal və uydurma üçün son həlldir.

Əsasən, bu qabaqcıl dönüş-freze-freze birləşməsinin əsas dəyəri müasir istehsal proseslərinin sərtliyinin öhdəsindən gəlmək üçün misilsiz dəqiq, səmərəliliyi və çox yönlü, səmərəliliyi və çox yönlü təmin etməkdir. CNC dəyirmanı növbəmizli torna, dönmə, freze, qazma və vurma kimi müxtəlif əməliyyatları dəqiq və tez bir zamanda həyata keçirmək üçün qabaqcıl texnologiyadan istifadə edir.

Yalnız bu deyil, çevirmə freze-freze mürəkkəb CNC Lathe, emal zamanı daha sürətli və daha dəqiq kəsmə sürətini təmin etmək üçün yüksək sürətli bir mili motorla təchiz edilmişdir. Bu xüsusiyyət mürəkkəb emal tapşırıqlarında xüsusilə vacibdir, çünki yüksək dəqiqliyi qoruyarkən istehsal dövrü vaxtını əhəmiyyətli dərəcədə azalda bilər.

Bundan əlavə, bu dəzgahın daxili CNC idarəetmə sistemi, həm təcrübəsiz, həm də təcrübəli operatorlar üçün asan və sürətli bir şəkildə işləmə qurma və əməliyyatı başa çatdırmaq üçün asan və sürətli hala gətirir. Bu xüsusiyyət, seminarlar, kiçik müəssisələr və hətta böyük istehsal zavodları üçün ideal bir seçim halına gətirir.

Dönüş-freze Mürəkkəb CNC Lathe'nin başqa bir məqamı onun güclü işləmə qabiliyyətləridir. Yataqdakı böyük yelləncək və mərkəzlər arasındakı böyük məsafədə, demək olar ki, hər hansı bir emal ehtiyacını ödəmək üçün müxtəlif ölçülü və formalı şekillerin böyük iş piyonlarını asanlıqla idarə edə bilər.

Dönüş-freze mürəkkəb CNC torna parametrləri siyahısı

maddə	Tore modeli	vahidi	Ck46dty	Ck52dty
Emal dairəsi	Mili fırlanma diametri	mm	Ø 600
	Maksimum dönüş xarici dairəvi uzunluğu	mm	300
	Maksimum bar diametri	mm	Ø 45	Ø 55
əsas ox	Maksimum mili sürəti	r / dəq	6000 (4500 qəbul)	4200 (3500 təyin etmək)

	Mili baş növü		A2-5	A2-6
	Deşik diametrindən mili	mm	Ø 56	Ø 66
bəsləmək	X / Z / Y Axis Maksimum vuruş	mm	800/400 / ± 60


	90 ° güc başı mili mərkəzindən keçir	mm	60
	X / Z / Y oxunun maksimum sürətli hərəkəti	m / mənim	24 (18) / 24 (18) / 15) / 15 (təyin etmək)
	X / Z / Y Axis Vida Çubuğu	mm	32/32/32
	X / Z / Y ox roller track	mm	35/35/35
Güc qülləsi	Güc Turret Model (Güc Turret)	Bmt	BMT45, isteğe bağlı BMT55

	Güc başı kolleksiyası	Var	Er25
	Sabit alət sahibi ölçüsü	mm	25x25
	Buruq sahibi shank diametri	mm	Ø25
Quyruqlu	Əsas motor güc / tork	Kw / nm	7.5 kVt / 47 m	11kw / 72nm qiymətləndirilib


	X / Z / Y Axis Motor Güc / Torku	Kw / nm	yaskawa 1.8kw / 11.5n. İsteğe bağlı yeni nəsil2.4 kVt / raped 11.5nm
	Turret güc motorunun maksimum sürəti	r / dəq	80000 ° (Güc rəhbəri ≤7000 Dəyişiklik, 90 ° Power Head ≤6000 Dəyişiklik)
	Güc baş motor gücü / torku	Kw / nm	8.5 kVt / qiymətləndirilib 16.5nm
	Turret alətinin güc / torku dəyişən motor	Kw / nm	Yeni nəsil1.0 kw /3.1nm
digər	Spindle yerləşdirmə əyləc cihazı		hidravlik təzyiq


	Yataq meyl	°	35 °
	Maşın alətləri uzunluğu x en x hündürlüyü	mm	2200x1500x1900
	Bütün maşının ümumi çəkisi	Kq	3900 kq
	Ümumi güc	kw	15
	Orta güc istehlakı	Kw / h	3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Fabrik standartı


Spindle Radial Beat		Xarici konusun işləməsini aşkar edin	0.0035


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Y-ox təkrar mövqeyi		Y oxundakı təkrar mövqe tapmağı aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.004


C ox təkrar mövqeyi		C-Axis sabit nöqtəsinin yerləşdirilməsini aşkar edin, qeyd: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqe tutmağı aşkar edin	20 qövs saniyə


C ox mövqeyi fırlandı		C-oxun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın	72 qövs saniyə


Güc başı sıxışdırma döymək		Konus döymək	0.015

Güc başı sıxışdırma döymək		Sıxma döyülməsi	0.01

Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
