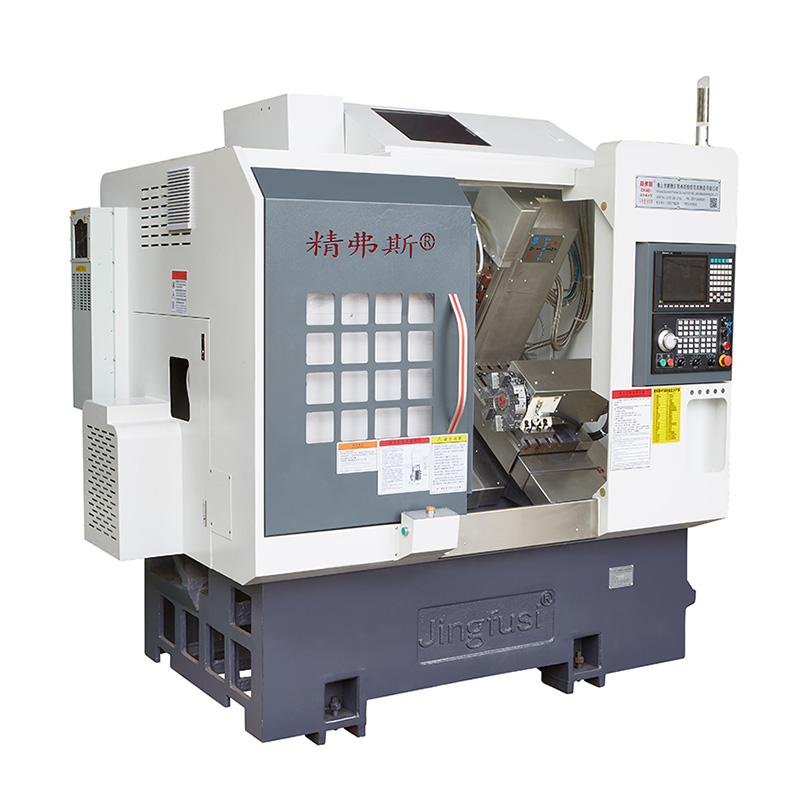

Torna və Frezeleme Mürəkkəb Dəzgah Aləti
Fabrikamızdan Torna və Frezeleme Kompleks Dəzgahı alacağınıza əmin ola bilərsiniz və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik. Fabrikimiz müştərinin hər hansı digər aşağı dərəcəli konfiqurasiyasını qəbul etməkdən imtina edir, çünki müxtəlif konfiqurasiyaya malikdir. keyfiyyət yoxlama standartlarını hazırlamaq üçün əlverişsizdir. dəzgahın keyfiyyətinə və xidmət müddətinə təsir edir və satış sonrası xidmətin səmərəliliyinə və dəyərinə təsir göstərir.
Model:CK52-4+4+Y
Sorğu göndərin
Məhsul təsviri
Aşağıda Jingfusi® yüksək keyfiyyətli Torna və Frezeleme Kompleks Dəzgah Alətinin təqdimatı verilmişdir və onu daha yaxşı başa düşməyinizə kömək etmək ümidi ilə. Daha yaxşı gələcək yaratmaq üçün bizimlə əməkdaşlığa davam etmək üçün yeni və köhnə müştərilərə xoş gəlmisiniz!
Maşın səyahət diaqramı

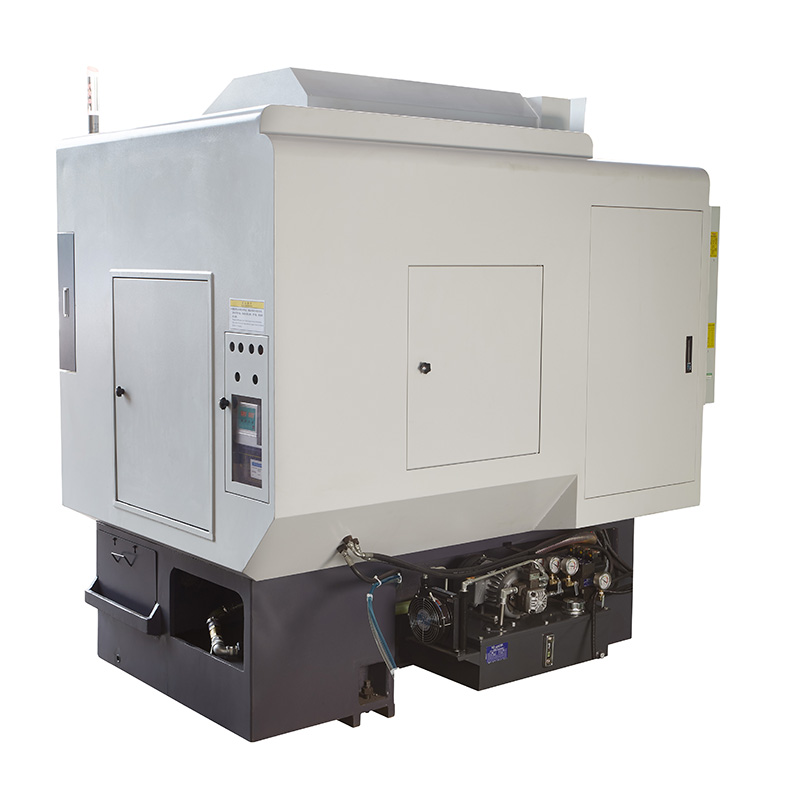

Məhsul Təfərrüatları
Parametr siyahısı
| maddə | Torna dəzgahı modeli | vahid | CK46-4+4+Y | CK52-4+4+Y |
| Emal sahəsi | Yatağın üstündə yellən | mm | Ø 500 | |
| Maksimum fırlanan xarici dairə uzunluğu | mm | 320 | ||
| Maksimum bar diametri | mm | Ø 45 | Ø 51 ~ 55 | |
| əsas ox | Mil baş növü |
|
A2-5 | A2-6 |
| Milin deşik diametri | mm | Ø 56 | Ø 66 | |
| Maksimum mil sürəti | rpm | 6000 (4500-ə təyin olundu) | 4500 (3500-ə təyin olundu) | |
| yem | X/Z/Y oxunun effektiv hərəkəti | mm | 800/470/260 | |
|
X/Z/Y oxunun maksimum sürətli hərəkəti |
m/dəq | 24 (Parametr 18)/24 (Parametr 18)/15 (Parametr 8) | ||
| X/Z/Y oxu vida çubuğu | mm | 32/32/25 | ||
| X/Z/Y oxu relsi | mm | 35/35/25 | ||
| Bıçaq qülləsi |
Səkkiz stansiya qülləsi | PCS | 8 stansiya, iki dəlikli alət tutucuları ilə təchiz oluna bilər, isteğe bağlı olaraq 12 stansiya | |
| Güc başı | Elektrik başlıq alətini tutan forma |
|
ER25 | |
| Elektrik başlıq aləti | PCS | Z oxu 4+X oxu 4, 4 əlavə sabit alət tutucusu quraşdırılmışdır | ||
| Güc başlığının maksimum sürəti | rpm | 6000 (4000-ə təyin edilir), adətən 4000-dən məhsul emal etmək üçün istifadə edilə bilər | ||
| Güc baş mili ilə mil arasındakı məsafə | mm | 65 | ||
| elektrik maşınları | Əsas mühərrik gücü/fırlanma anı | KVt/Nm | Yeni nəsil 7.5KW, 47.75NM. 80-dən çox emal gücü olan polad hissələri isteğe bağlı olaraq 11KW, 70.03Nm ilə təchiz oluna bilər. | |
| X/Z/Y oxu motor gücü/fırlanma anı | KVt/Nm | 1.3KW/8.39NM | ||
| X/Z güc başlığı motor gücü/fırlanma anı | KVt/Nm | 1,7 KVt/8NM | ||
| Güc baş mühərrikinin maksimal sürəti | rpm | 5000 | ||
| digər | Milin yerləşdirilməsi əyləc cihazı |
|
hidravlik təzyiq | |
| Yataq meyli | ° | 35° | ||
| Dəzgahın uzunluğu X eni X hündürlüyü | mm | 2200X1580X1900 | ||
| Bütün maşının ümumi çəkisi | KQ | 3430 | ||
| Ümumi güc | kw | 13 | ||
| Orta enerji istehlakı | kVt/saat | 2 | ||
Dəzgah Dəqiqliyi
| Maşın dəqiqliyi, Jingfus faktoru standartı: | ||||||||
| Əsas test elementi | Sxematik diaqram | Zavod standartı | ||||||
| Milin radial vuruşu |
|
Xarici koninin tükənməsini aşkar edin | 0.0035 | |||||
| X oxunun təkrar mövqeyi |
|
X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | |||||
| Z oxunun təkrar mövqeyi |
 |
Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | |||||
| Y oxunun təkrar mövqeyi |
|
Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.004 | |||||
| C oxunun təkrar mövqeyi |
|
C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 20 qövs saniyə | |||||
| C oxu mövqeyi fırlanır |
|
C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın. | 72 qövs saniyə | |||||
| Güc başını sıxma vuruşu |
|
Konus döymək | 0.015 | |||||
| Güc başını sıxma vuruşu |
 |
Sıxma döymə | 0.01 | |||||
| Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir. | ||||||||
