Məhsullar > Torna və Freze Kombine Maşın
>

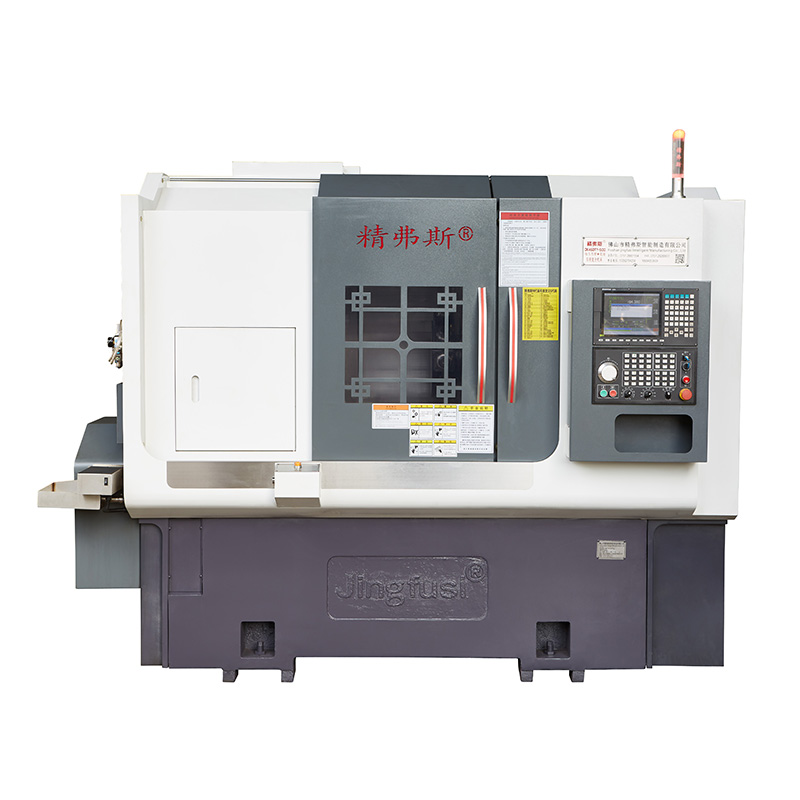

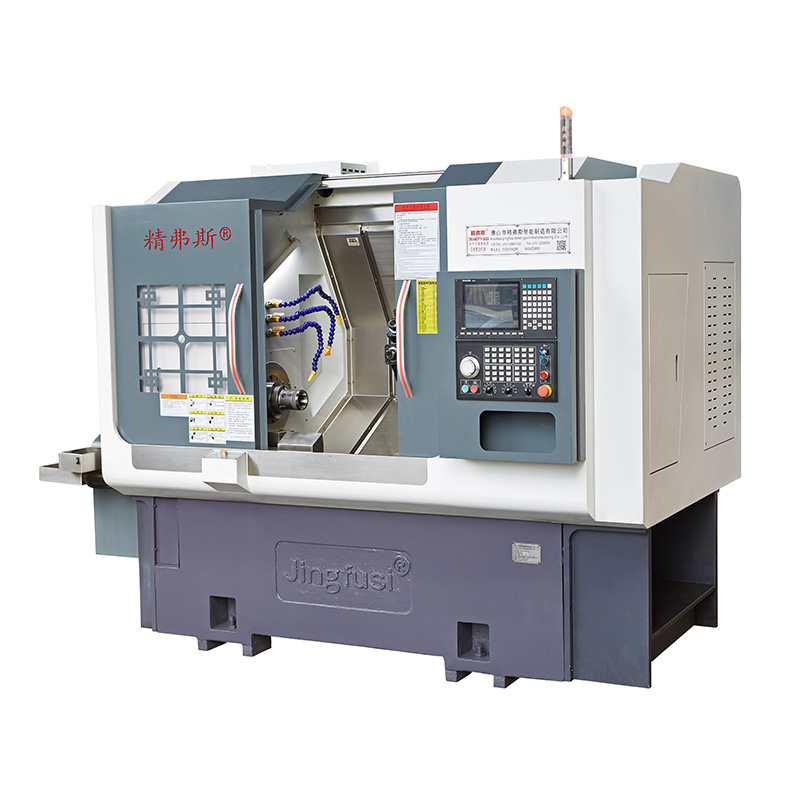

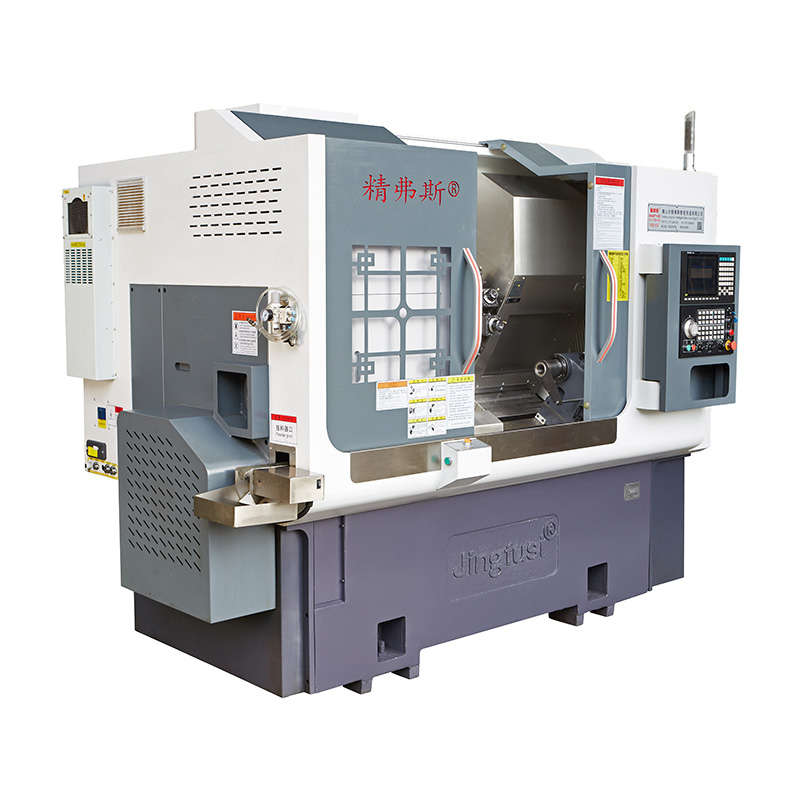

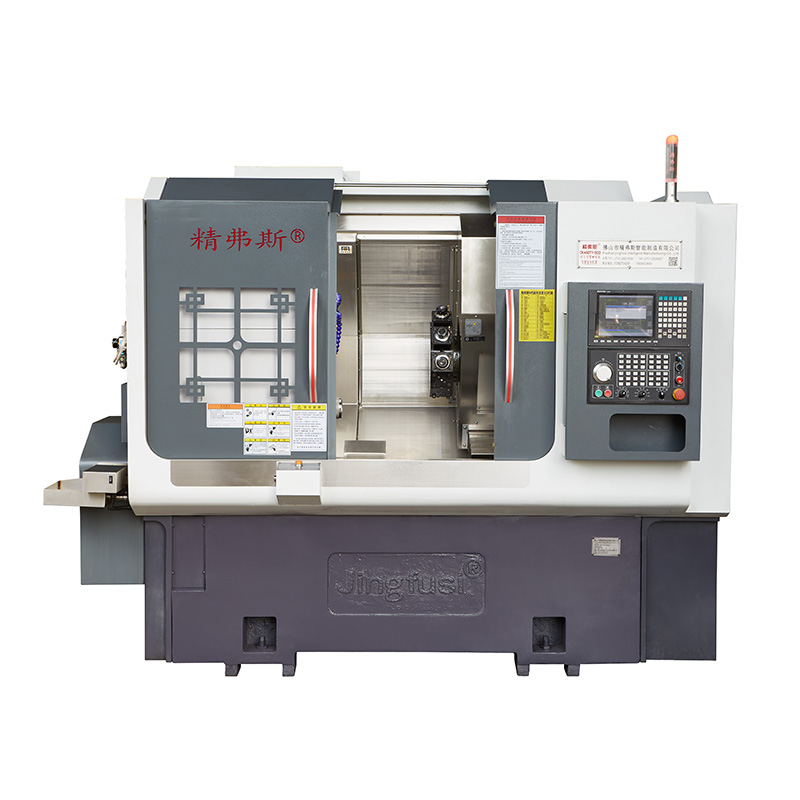

Yüksək sürətli Power Turret Torna və Freze Komponent Maşın
Yüksək sürətli Power Turret Torna və Freze Komponent Maşın
Bu Jingfusi® Yüksək Sürətli Güclü Qüllə Tornalama və Frezeleme Kompleks Maşınları metallar, plastiklər və s. daxil olmaqla geniş çeşidli materiallarda həm torna, həm də freze əməliyyatlarını yerinə yetirə bilər. Torna silindrik xüsusiyyətlər üçün, freze isə düz və ya konturlu səthlər üçün istifadə olunur.
Model:CK46DTY
Sorğu göndərin
Məhsul təsviri
ingfusi® Yüksək Sürətli Güclü Qüllə Tornalama və Frezeleme Kompleks Dəzgahı yüksək sürətli və dəqiq emal üçün nəzərdə tutulmuş çox yönlü CNC emal alətidir. Xüsusilə mürəkkəb xüsusiyyətlərə və tələb olunan spesifikasiyalara malik komponentlərin istehsalı üçün uyğundur.
Maşın səyahət diaqramı
Məhsul Təfərrüatları
Parametr siyahısı
| maddə | Torna dəzgahı modeli | vahid | CK46DTY | CK52DTY |
| Emal sahəsi | Milin maksimum fırlanma diametri | mm | Ø 600 | |
| Maksimum fırlanan xarici dairə uzunluğu | mm | 300 | ||
| Maksimum bar diametri | mm | Ø 45 | Ø 55 | |
| əsas ox | Maksimum mil sürəti | rpm | 6000 (tənzimləmə 4500) | 4200 (tənzimləmə 3500) |
| Mil baş növü |
|
A2-5 | A2-6 | |
| Mildən keçən çuxur diametri | mm | Ø 56 | Ø 66 | |
| yem | X/Z/Y oxunun maksimum vuruşu | mm | 800/400/±60 | |
| Milin mərkəzindən keçən 90 ° güc başlığı | mm | 60 | ||
| X/Z/Y oxunun maksimum sürətli hərəkəti | m/dəq | 24(parametr 18) / 24(parametr 18) /15(parametr 12) | ||
| X/Z/Y oxu vida çubuğu | mm | 32/32/32 | ||
| X/Z/Y oxu çarxı | mm | 35/35/35 | ||
| Güc qülləsi |
Güc qülləsi modeli (güc qülləsi) | BMT | BMT45，Könüllü BMT55 | |
| Elektrik başlığı | IS | ER25 | ||
| Sabit alət tutacağı ölçüsü | mm | 25X25 | ||
| Buruq tutucunun sapının diametri | mm | Ø25 | ||
| Punta | Əsas motor gücü/fırlanma anı | KVt/Nm | 7,5 KW/nominal 47Nm | 11KW/nominal 72Nm |
| X/Z/Y oxu motor gücü/fırlanma anı | KVt/Nm | yaskawa 1.8KW/11.5N. Opsiyonel yeni nəsil 2,4 KVt/11,5 Nm | ||
| Turret güc mühərrikinin maksimal sürəti | rpm | 80000°(güc başlığı ≤7000 dəyişiklik, 90°güc başlığı ≤6000 dəyişiklik) | ||
| Güc başlığı motor gücü/fırlanma anı | KVt/Nm | 8,5 KVt/reytinq 16,5Nm | ||
| Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı | KVt/Nm | Yeni nəsil 1.0 KW /3.1NM | ||
| digər | Milin yerləşdirilməsi əyləc cihazı |
|
hidravlik təzyiq | |
| Yataq meyli | ° | 35° | ||
| Dəzgahın uzunluğu X eni X hündürlüyü | mm | 2200X1500X1900 | ||
| Bütün maşının ümumi çəkisi | KQ | 3900 kq | ||
| Ümumi güc | kw | 15 | ||
| Orta enerji istehlakı | kVt/saat | 3 | ||
Dəzgah Dəqiqliyi
| Maşın dəqiqliyi, Jingfus faktoru standartı: | ||||||||
| Əsas test elementi | Sxematik diaqram | Zavod standartı | ||||||
| Milin radial vuruşu |
|
Xarici koninin tükənməsini aşkar edin | 0.0035 | |||||
| X oxunun təkrar mövqeyi |
|
X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | |||||
| Z oxunun təkrar mövqeyi |
 |
Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | |||||
| Y oxunun təkrar mövqeyi |
|
Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.004 | |||||
| C oxunun təkrar mövqeyi |
|
C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 20 qövs saniyə | |||||
| C oxu mövqeyi fırlanır |
|
C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın. | 72 qövs saniyə | |||||
| Güc başını sıxma vuruşu |
|
Konus döymək | 0.015 | |||||
| Güc başını sıxma vuruşu |
 |
Sıxma döymə | 0.01 | |||||
| Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir. | ||||||||
