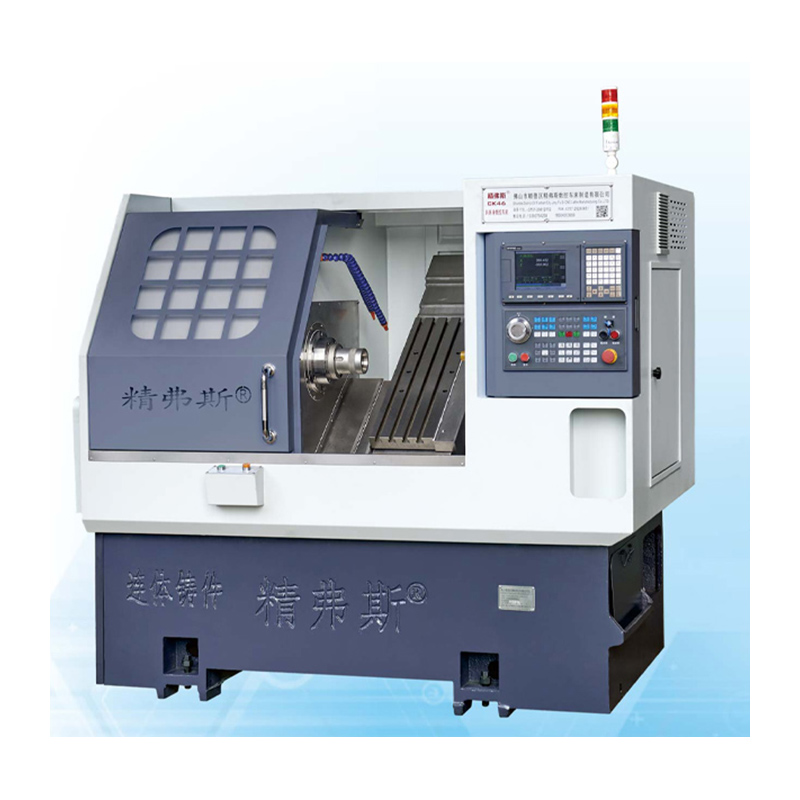

Turret Maili yataq CNC Torna Maşın

Jingfusi® yüksək keyfiyyətli qülləli maili çarpayılı CNC torna dəzgahı həm maili torna, həm də torna dəzgahının xüsusiyyətlərini özündə birləşdirən xüsusi kompüter ədədi idarəetmə (CNC) torna dəzgahıdır. Bu tip maşın torna və emal əməliyyatlarında təkmilləşdirilmiş universallıq, məhsuldarlıq və dəqiqliyi təmin etmək üçün nəzərdə tutulmuşdur.

Model:CK76

Sorğu göndərin

Məhsul təsviri

Jingfusi® Turret Slant yataqlı CNC Torna Maşını bizdən alacağınıza əmin ola bilərsiniz. Sizinlə əməkdaşlıq etməyi səbirsizliklə gözləyirik, daha çox bilmək istəyirsinizsə, indi bizimlə məsləhətləşə bilərsiniz, sizə vaxtında cavab verəcəyik!

Qüllə maili yataqlı CNC torna tezgahının əsas xüsusiyyətləri və xüsusiyyətləri bunlardır:

Maili Yataq Dizaynı: Ənənəvi maili çarpayı torna dəzgahı kimi, bu maşın meylli çarpayıya malikdir. Maili çarpayı təkmilləşdirilmiş sərtlik və çip idarəçiliyi təklif edərək, daha yaxşı emal dəqiqliyini və səthin işlənməsini təmin edir.

Turret Alət Sistemi: Bu tornadakı qüllə kəsici alətlərin tez və avtomatlaşdırılmış şəkildə dəyişdirilməsinə imkan verir. Qüllələr adətən dairəvi və ya xətti şəkildə təşkil edilmiş bir neçə alət stansiyasını saxlaya bilər və hər bir stansiya fərqli kəsici alət saxlaya bilər. Bu alət sistemi əl ilə alət dəyişdirmədən mürəkkəb emal əməliyyatlarını asanlaşdırır.

Çox yönlülük: Turret maili yataqlı CNC tornalar torna, üzlük, yiv açma, yiv açma, qazma və frezeləmə kimi müxtəlif dönmə əməliyyatlarını yerinə yetirməyə qadir olan çox yönlü maşınlardır. Qüllənin alət stansiyaları müxtəlif emal tapşırıqlarını yerinə yetirmək üçün müxtəlif alət növləri ilə yüklənə bilər.

Yüksək Sürətli Emal: Maili yataq dizaynı və qüllə alətləri sisteminin birləşməsi bu maşınları yüksək sürətli emal əməliyyatları üçün uyğun edir və nəticədə məhsuldarlıq artır.

Dəqiqlik və Dəqiqlik: Turret maili yataq dəzgahları sərt konstruksiyası və yenidən kalibrləmə olmadan çoxlu kəsici alətlərdən istifadə etmək imkanı sayəsində yüksək dəqiqlik və dəqiqlik təklif edir.

Çiplərə Nəzarət: Maili çarpayı çipin effektiv idarə edilməsinə və boşaldılmasına kömək edir, emal zamanı çip yığılması və alətin zədələnməsi riskini azaldır.

Avtomatlaşdırma İnteqrasiyası: Qülləli maili yataqlı CNC torna dəzgahları avtomatlaşdırma sistemləri və robot yükləyiciləri ilə pilotsuz və ya işıqsız emal üçün birləşdirilə bilər və istehsal səmərəliliyini artırır.

Material uyğunluğu: Bu maşınlar metallar, plastiklər və kompozitlər də daxil olmaqla geniş çeşidli materialları emal etməyə qadirdir və onları müxtəlif sənaye və tətbiqlər üçün uyğun edir.

Kompleks hissələrin istehsalı: Maili yataq və qüllə alətləri sisteminin birləşməsi qüllənin maili yataq dəzgahlarını bir çox xüsusiyyətlərə malik mürəkkəb hissələrin istehsalı üçün ideal hala gətirir.

Xülasə, qülləli maili yataqlı CNC torna maşını həm əyilmiş yataq dizaynının, həm də qüllə aləti sisteminin üstünlüklərini təklif edir. Bu, aerokosmik, avtomobil, tibbi cihaz istehsalı və s. kimi sənayelərdə geniş çeşiddə tornalama və frezeləmə tətbiqləri üçün uyğun olan çox yönlü, yüksək dəqiqlikli və səmərəli emal həlli ilə nəticələnir.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

layihə		vahid	CK46	CK52	CK76
Maksimum dönmə uzunluğu		mm	350
Yataqda maksimum dönüş diametri		mm	Ø 500
Skeytbordda maksimum dönüş diametri		mm	Ø 160
Yataq meyli		°	35°
X/Z oxunun effektiv hərəkəti		mm	Çap 1000/400
X/Z oxu vintinin spesifikasiyası		mm	32
X/Z oxu relslərinin spesifikasiyası		mm	35
X/Z oxu mühərrik gücü		KVt	1.3
X/Z oxunun maksimum sürətli hərəkəti		m/dəq	24
Dəzgahın uzunluğu X eni X hündürlüyü		mm	2100X1580X1800
Bütün maşının ümumi çəkisi		KQ	2600
Bıçaq nömrəsi		düzəltmək	8
Kvadrat bıçaq ölçüsü		mm	20X20
Dairəvi deşik kəsici ölçüsü		mm	Ø20
Ümumi güc		kw	13	13	16
Orta enerji istehlakı		kVt/saat	2	2	2.5
əsas mil	Mil ucu üz forması		A2-5	A2-6	A2-8


	Maksimum mil sürəti	rpm	6000 (4500-ə təyin olundu)	4200 (3500-ə təyin olundu)	3200 (2500-ə təyin olundu)
	Mil mühərrikinin gücü	KVt	7.5	7.5	11
	Mil mühərrikinin nominal fırlanma anı	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maksimum keçid diametri	mm	Ø 45	Ø 51	Ø 75

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Aşkarlama üsulu	Zavod standartı


Mil radial vuruşu,		Xarici koninin tükənməsini aşkar edin	0.0025


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
