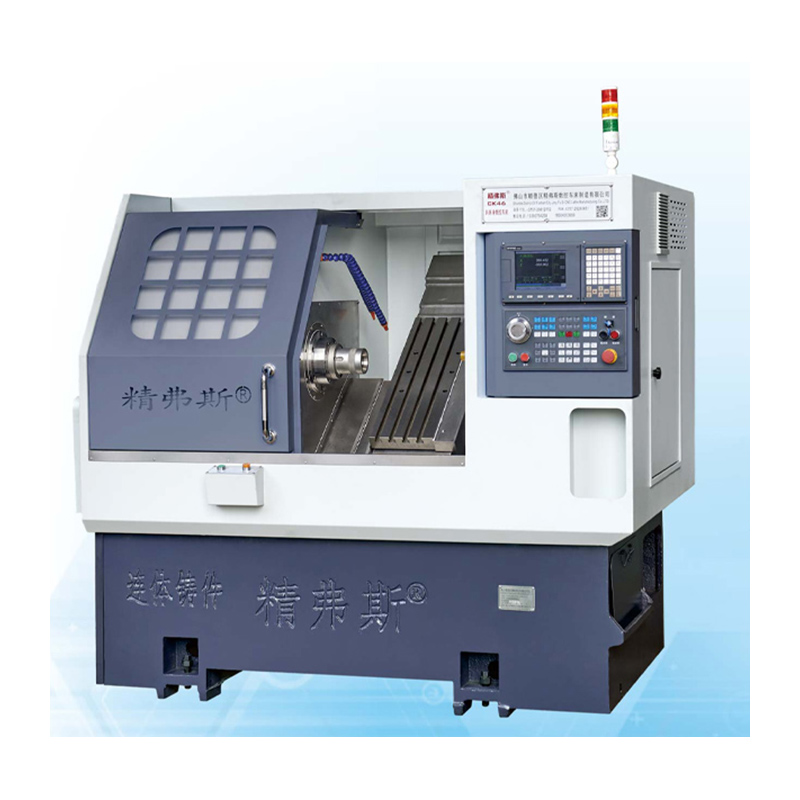

Maili Yataq CNC Torna Dəzgahı

Jingfusi® maili yataqlı CNC torna dəzgahı maili və ya meylli yataq dizaynına malik kompüter ədədi idarəetmə (CNC) torna dəzgahının bir növüdür. Bu dizayn onu ənənəvi düz yataq dəzgahlarından fərqləndirir. Maili çarpayılı torna dəzgahında maşının yatağı və ya bazası üfüqi müstəviyə nisbətən adətən təxminən 35 dərəcə bucaq altında əyilir. Bu dizayn bir sıra üstünlüklər təklif edir və müasir emal və istehsal proseslərində adətən istifadə olunur.

Model:CK46

Sorğu göndərin

Məhsul təsviri

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Jingfusi® Maili Yataq CNC Torna Maşının Xüsusiyyətləri:

35 dərəcə maili yataq CNC torna
Çip daşıma qabiliyyəti böyük və rahatdır, müştəri ön və ya arxada çip daşınmasını seçə bilər
Vida əvvəlcədən uzanan quruluş
Dəstə tipli alət postu

Maili yataqlı CNC torna dəzgahının bəzi əsas xüsusiyyətləri və üstünlükləri bunlardır:

Sərtlik: Maili yataq dizaynı dəzgahın sərtliyini artırır, kəsici alətlər və iş parçaları üçün daha yaxşı dəstək və sabitlik təmin edir. Bu sərtlik təkmilləşdirilmiş emal dəqiqliyi və səthin işlənməsi ilə nəticələnir.

Çip İdarəetmə: Yatağın meylli istiqaməti çiplərin daha effektiv çıxarılmasına imkan verir. Emal prosesi zamanı istehsal olunan çiplər iş sahəsindən uzaqlaşmağa meyllidir, bu da çiplərin yığılması və alətin zədələnməsi riskini azaldır.

Erqonomika: Maili yataq dəzgahları tez-tez daha erqonomik dizayna malikdir, bu da operatorların iş parçalarını yükləməsini və boşaltmasını asanlaşdırır. Maili yataq emal sahəsinin daha yaxşı görünməsini təmin edir, bu da operatorun səmərəliliyini və təhlükəsizliyini artıra bilər.

Azaldılmış alət müdaxiləsi: Maili yataq dizaynı, xüsusilə mürəkkəb və ya konturlu hissələri emal edərkən kəsici alət və iş parçası arasında müdaxilə riskini azaldır.

Yüksək Sürətli emal: Maili yataq dəzgahları yüksək sürətli emal əməliyyatları üçün çox uyğundur. Təkmilləşdirilmiş sərtlik və çip evakuasiya imkanları daha sürətli kəsmə sürətinə və daha yüksək məhsuldarlığa imkan verir.

Çox yönlülük: Bu maşınlar çox yönlüdür və üzlük, dönmə, qazma, yivləmə və yiv açma daxil olmaqla geniş çeşiddə dönmə əməliyyatları üçün istifadə edilə bilər.

Avtomatlaşdırma inteqrasiyası: Maili yataqlı CNC tornaları məhsuldarlığı daha da artırmaq və əl əməyini azaltmaq üçün robot yükləyicilər kimi avtomatlaşdırma sistemləri ilə asanlıqla inteqrasiya oluna bilər.

Dəqiqlik və Dəqiqlik: Maili yataq dizaynının sərtliyi və sabitliyi daha yüksək emal dəqiqliyinə və dəqiqliyinə kömək edir və onu sıx dözümlülük tələb edən tətbiqlər üçün uyğun edir.

Material Uyğunluğu: Maili yataq dəzgahları metallar, plastiklər və kompozitlər də daxil olmaqla müxtəlif materialları idarə edə bilər və bu, onları aerokosmik, avtomobil və tibbi cihaz istehsalı kimi geniş sahələr üçün uyğun edir.

Alət Dəyişiklikləri: Bir çox maili yataqlı CNC torna tezgahları alət dəyişdiriciləri ilə təchiz olunmuşdur ki, bu da alətlərin tez və avtomatlaşdırılmış dəyişdirilməsinə imkan verir, dayanma müddətini azaldır və səmərəliliyi artırır.

Xülasə, maili yataqlı CNC torna dəzgahı ənənəvi düz çarpayılı torna dəzgahlarına nisbətən təkmilləşdirilmiş sərtlik, çip idarəetmə və erqonomika da daxil olmaqla bir sıra üstünlüklər təklif edir. Bu maşınlar adətən dəqiqliyin, səmərəliliyin və çox yönlülüyün vacib olduğu müasir emal mühitlərində istifadə olunur.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

layihə		vahid	CK46	CK52	CK76
Maksimum dönmə uzunluğu		mm	350
Yataqda maksimum dönüş diametri		mm	Ø 500
Skeytbordda maksimum dönüş diametri		mm	Ø 160
Yataq meyli		°	35°
X/Z oxunun effektiv hərəkəti		mm	Çap 1000/400
X/Z oxu vintinin spesifikasiyası		mm	32
X/Z oxu relslərinin spesifikasiyası		mm	35
X/Z oxu mühərrik gücü		KVt	1.3
X/Z oxunun maksimum sürətli hərəkəti		m/dəq	24
Dəzgahın uzunluğu X eni X hündürlüyü		mm	2100X1580X1800
Bütün maşının ümumi çəkisi		KQ	2600
Bıçaq nömrəsi		düzəltmək	8
Kvadrat bıçaq ölçüsü		mm	20X20
Dairəvi deşik kəsici ölçüsü		mm	Ø20
Ümumi güc		kw	13	13	16
Orta enerji istehlakı		kVt/saat	2	2	2.5
əsas mil	Mil ucu üz forması		A2-5	A2-6	A2-8


	Maksimum mil sürəti	rpm	6000 (4500-ə təyin olundu)	4200 (3500-ə təyin olundu)	3200 (2500-ə təyin olundu)
	Mil mühərrikinin gücü	KVt	7.5	7.5	11
	Mil mühərrikinin nominal fırlanma anı	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maksimum keçid diametri	mm	Ø 45	Ø 51	Ø 75

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Aşkarlama üsulu	Zavod standartı


Mil radial vuruşu,		Xarici koninin tükənməsini aşkar edin	0.0025


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
