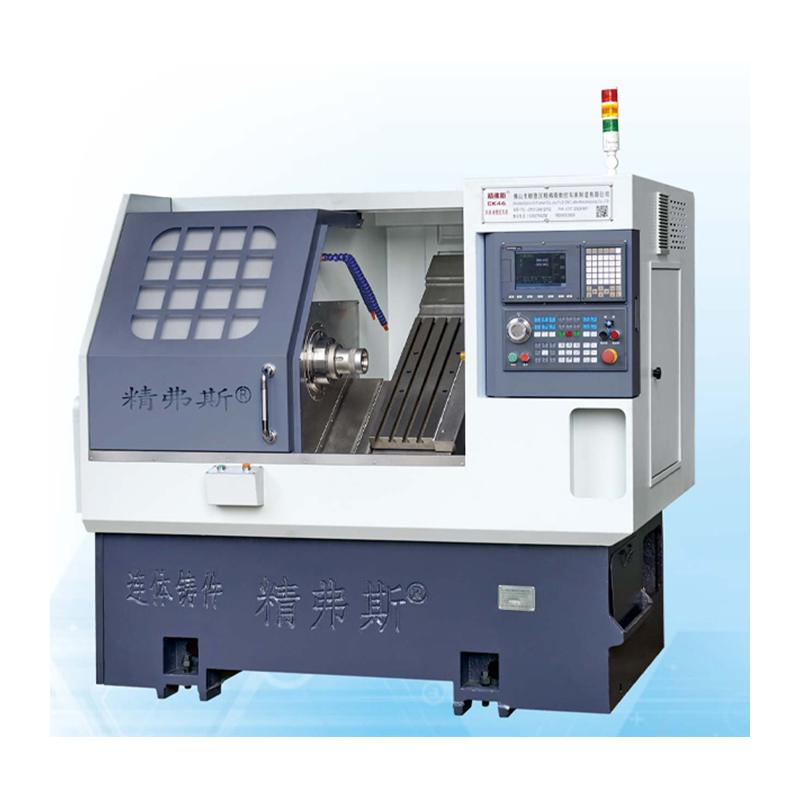

Yüksək dəqiqlikli CNC maili yataq dəzgahı

Aşağıda Jingfusi® yüksək keyfiyyətli Yüksək Dəqiqlikli CNC Maili Yataq Torna Dəzgahının təqdimatı verilmişdir, onu daha yaxşı başa düşməyinizə kömək etmək ümidi ilə. Daha yaxşı gələcək yaratmaq üçün bizimlə əməkdaşlığa davam etmək üçün yeni və köhnə müştərilərə xoş gəlmisiniz!

Model:CK46

Sorğu göndərin

Məhsul təsviri

Jingfusi® Yüksək dəqiqlikli CNC maili yataq torna dəzgahları dəqiq dönmə və freze əməliyyatlarını yerinə yetirə bilir. Peşəkar istehsalçı olaraq sizə Jingfusi® yüksək keyfiyyətli Yüksək Həssas CNC Maili Yataq Torna Maşını təqdim etmək istərdik. Və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.

Bu maşınların bəzi əsas xüsusiyyətləri və xüsusiyyətləri bunlardır:

Maili Yataq Dizaynı: Maili yataq dizaynı emal zamanı gücləndirilmiş sərtlik və sabitlik təmin edir. O, kəsici alətlərin iş parçasına yaxın yerdə qalmasını təmin edir, nəticədə dəqiqlik artır.

Yüksək Dəqiqlikli Mil: Yüksək dəqiqlikli mil ilə təchiz edilmiş bu maşınlar milin minimal axması və əla fırlanma dəqiqliyi təklif edir. Bu dəqiqlik sıx tolerantlıqlara və incə səth bitirmələrinə nail olmaq üçün vacibdir.

Qabaqcıl CNC İdarəetmələri: Qabaqcıl CNC nəzarətləri və proqramlaşdırma imkanları ilə təchiz olunmuş operatorlar mürəkkəb emal əməliyyatlarını dəqiqlik və çevikliklə asanlıqla proqramlaşdıra və idarə edə bilərlər.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

layihə		vahid	CK46	CK52	CK76
Maksimum dönmə uzunluğu		mm	350
Yataqda maksimum dönüş diametri		mm	Ø 500
Skeytbordda maksimum dönüş diametri		mm	Ø 160
Yataq meyli		°	35°
X/Z oxunun effektiv hərəkəti		mm	Çap 1000/400
X/Z oxu vintinin spesifikasiyası		mm	32
X/Z oxu relslərinin spesifikasiyası		mm	35
X/Z oxu mühərrik gücü		KVt	1.3
X/Z oxunun maksimum sürətli hərəkəti		m/dəq	24
Dəzgahın uzunluğu X eni X hündürlüyü		mm	2100X1580X1800
Bütün maşının ümumi çəkisi		KQ	2600
Bıçaq nömrəsi		düzəltmək	8
Kvadrat bıçaq ölçüsü		mm	20X20
Dairəvi deşik kəsici ölçüsü		mm	Ø20
Ümumi güc		kw	13	13	16
Orta enerji istehlakı		kVt/saat	2	2	2.5
əsas mil	Mil ucu üz forması		A2-5	A2-6	A2-8


	Maksimum mil sürəti	rpm	6000 (4500-ə təyin olundu)	4200 (3500-ə təyin olundu)	3200 (2500-ə təyin olundu)
	Mil mühərrikinin gücü	KVt	7.5	7.5	11
	Mil mühərrikinin nominal fırlanma anı	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maksimum keçid diametri	mm	Ø 45	Ø 51	Ø 75

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Aşkarlama üsulu	Zavod standartı


Mil radial vuruşu,		Xarici koninin axmasını aşkar edin	0.0025


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
