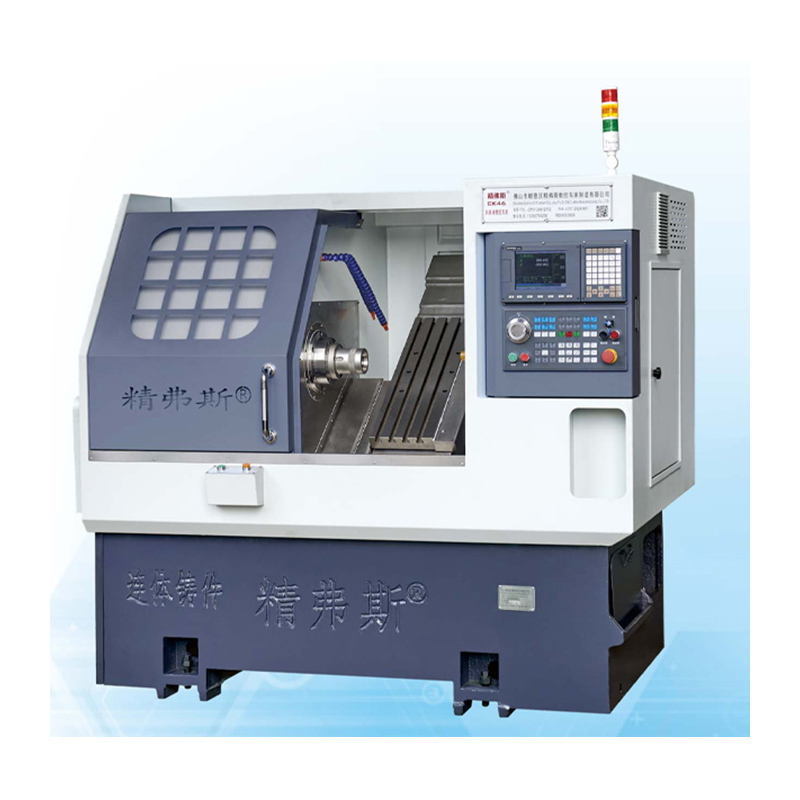

Yüksək Sürətli CNC Maili Yataq Torna Maşını

Jingfusi® yüksək sürətli CNC maili yataq dəzgahı müstəsna sürəti, dəqiqliyi və çox yönlü olması ilə tanınan torna və freze əməliyyatları üçün nəzərdə tutulmuş dəqiq emal alətidir. Bu tip CNC torna yüksək performanslı emal imkanlarını təmin etmək üçün bir neçə əsas xüsusiyyətləri birləşdirir.

Model:CK52

Sorğu göndərin

Məhsul təsviri

Yüksək sürətli CNC maili yataq dəzgahının əsas xüsusiyyətləri və üstünlükləri bunlardır:

Maili Yataq Dizaynı: Jingfusi® maşınının çarpayısı üfüqi müstəviyə nisbətən adətən təxminən 30-45 dərəcə bucaq altında əyilir. Bu maili çarpayı dizaynı daha yaxşı emal dəqiqliyini və səthin işlənməsini təmin edərək, sərtliyi və çip idarəetməsini artırır.

Yüksək Sürətli Mil: Jingfusi® Yüksək Sürətli CNC Maili Yataq Torna Maşınları son dərəcə sürətli sürətlə fırlana bilən güclü və yüksək sürətli millərlə təchiz edilmişdir. Bu, materialın sürətlə çıxarılmasına və dövriyyə müddətinin azaldılmasına imkan verir.

Sürətli Alət Dəyişiklikləri: Bu maşınlar tez-tez alətləri tez və qüsursuz dəyişməyə imkan verən avtomatik alət dəyişdiricilərinə (ATC) malikdir. ATC-lər emal əməliyyatları zamanı dayanma müddətini minimuma endirmək üçün çox vacibdir.

Turret Alət Sistemi: Bir çox yüksək sürətli CNC maili yataq dəzgahları çoxsaylı kəsici alətləri saxlayan qüllə alətləri sistemi ilə təchiz edilmişdir. Bu qüllə tez bir zamanda indeksləşdirə bilər və alətləri əl ilə dəyişdirmədən mürəkkəb emal əməliyyatlarına imkan verir.

Çox yönlülük: Bu torna dəzgahları tornalama, üzləmə, yiv açma, yiv açma, qazma və frezeləmə kimi geniş çeşiddə dönmə əməliyyatlarını yerinə yetirə bilər. Qüllə alətləri sistemi müxtəlif emal tapşırıqlarını yerinə yetirmək üçün müxtəlif alət növləri ilə yüklənə bilər.

Yüksək Dəqiqlik: Maili yataq dizaynı, yüksək sürətli mil və qabaqcıl CNC nəzarətlərinin birləşməsi üstün emal dəqiqliyi və səthi bitirmə ilə nəticələnir.

Xülasə, yüksək sürətli CNC maili yataq dəzgahı yüksək sürətli, yüksək dəqiqlik və çox yönlü imkanlar təklif edən qabaqcıl emal alətidir. O, aerokosmik, avtomobil, tibbi cihaz istehsalı və mürəkkəb hissələrin sürətli və dəqiq emal edilməsinin vacib olduğu ümumi dəqiqlikli emal kimi sənaye sahələrində istifadə olunur.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

layihə		vahid	CK46	CK52	CK76
Maksimum dönmə uzunluğu		mm	350
Yataqda maksimum dönüş diametri		mm	Ø 500
Skeytbordda maksimum dönüş diametri		mm	Ø 160
Yataq meyli		°	35°
X/Z oxunun effektiv hərəkəti		mm	Çap 1000/400
X/Z oxu vintinin spesifikasiyası		mm	32
X/Z oxu relslərinin spesifikasiyası		mm	35
X/Z oxu mühərrik gücü		KVt	1.3
X/Z oxunun maksimum sürətli hərəkəti		m/dəq	24
Dəzgahın uzunluğu X eni X hündürlüyü		mm	2100X1580X1800
Bütün maşının ümumi çəkisi		KQ	2600
Bıçaq nömrəsi		düzəltmək	8
Kvadrat bıçaq ölçüsü		mm	20X20
Dairəvi deşik kəsici ölçüsü		mm	Ø20
Ümumi güc		kw	13	13	16
Orta enerji istehlakı		kVt/saat	2	2	2.5
əsas mil	Mil ucu üz forması		A2-5	A2-6	A2-8


	Maksimum mil sürəti	rpm	6000 (4500-ə təyin olundu)	4200 (3500-ə təyin olundu)	3200 (2500-ə təyin olundu)
	Mil mühərrikinin gücü	KVt	7.5	7.5	11
	Mil mühərrikinin nominal fırlanma anı	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maksimum keçid diametri	mm	Ø 45	Ø 51	Ø 75

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Aşkarlama üsulu	Zavod standartı


Mil radial vuruşu,		Xarici koninin axmasını aşkar edin	0.0025


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.0025


Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
