CNC Lathe Maşınını çevirən meylli yataq

CK46 meylli latting şorbası CNC Lathe Machine, Jingfusi ®-nin orijinal əsasında yaxşılaşdırma və təkmilləşdirilməsidir. Orijinal modelin yüksək emal performansını və asan işləməsi əsasında, tam qapalı meylli bir yataq dizaynı və daha çox işləmə sahəsi, daha yüksək emal sürəti və tənzimləmək və saxlamaq üçün daha asan CNC dəzgahları ilə hazırlanmışdır.

Model:CK46

Sorğu göndərin

Məhsul təsviri

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC Lathe Maşın Xüsusiyyətləri:

Optimal dizayn:CNC Lathe Maşınını çevirən bu meylli lathe dəzəsi 35 dərəcə əyri bir yataq dizaynı, inkişaf etmiş sərtlik və dəqiq işləmə üçün sabitlik təmin edir.

Səmərəli çiplə işləmə:Maşın, müştərilərə işləmə prosesində rahatlığı təmin etmək, ön və ya arxa çip çıxarılmasını, ya da arxa çip çıxarılmasına imkan verən əhəmiyyətli bir çip ötürmə qabiliyyətini təmin edir.

Vida pre-uzanan:Bir vida əvvəlcədən uzanan bir quruluşu daxil etmək, bu torna emal dəqiqliyini və etibarlılığını optimallaşdırır.

Gang tipli alət postu:Bir dəstə tipli alət postu ilə təchiz olunmuş, bu torna müxtəlif emal əməliyyatlarında artan səmərəlilik və çox yönlü üçün çoxlu vasitələrin istifadəsini dəstəkləyir.

Məhsul təfərrüatları

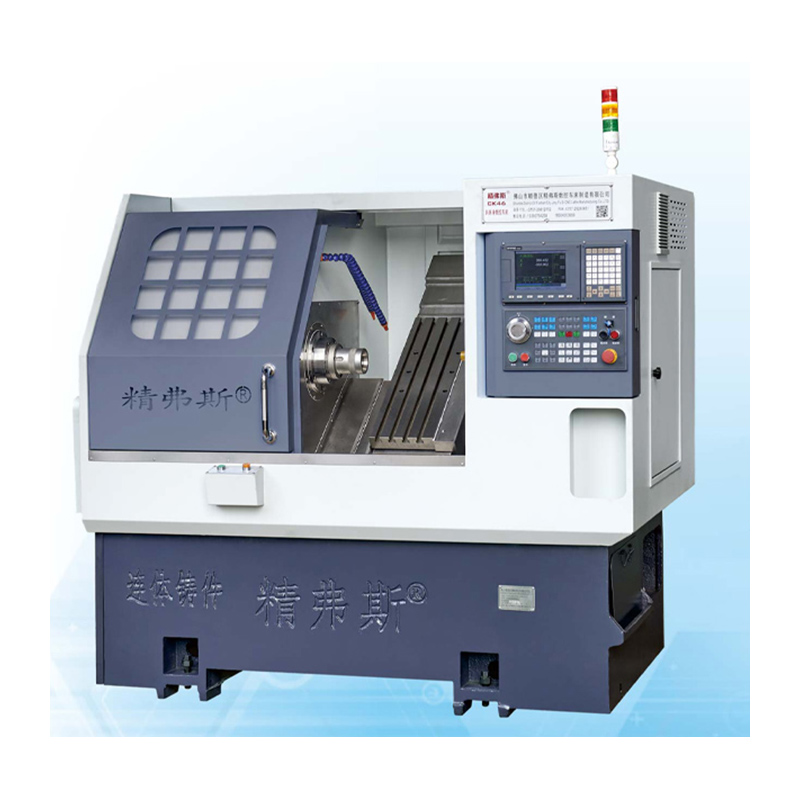

Inclined Slant bed Turning CNC Lathe Machine

Parametrlər siyahısı

layihə		vahidi	Ck46	Ck52	Ck76
Maksimum dönüş uzunluğu		mm	350
Yataqdakı maksimum dönmə diametri		mm	Ø 500
Skeytbordda maksimum dönmə diametri		mm	Ø 160
Yataq meyl		°	35 °
X / Z oxunun effektiv səyahətləri		mm	Diametri 1000/400
X / Z Axis vida xüsusiyyətləri		mm	32
X / Z Axis Rail Xüsusiyyətləri		mm	35
X / Z-Axis motor gücü		Kw	1.3
X / Z oxunun maksimum sürətli hərəkəti		m / mənim	24
Maşın alətləri uzunluğu x en x hündürlüyü		mm	2100x1580x1800
Bütün maşının ümumi çəkisi		Kq	2600
Bıçaqlı nömrəsi		düzəltmək	8
Kvadrat bıçaq ölçüsü		mm	20x20
Dəyirmi çuxur kəsici ölçüsü		mm	Ø20
Ümumi güc		kw	13	13	16
Orta güc istehlakı		Kw / h	2	2	2.5
Əsas mil	Mili son üz forması		A2-5	A2-6	A2 -8


	Maksimum mili sürəti	r / dəq	6000 (4500-ə təyin olun)	4200 (3500-ə qədər)	3200 (2500-ə qədər)
	Mükəmməl motor gücü	Kw	7.5	7.5	11
	Spindle motorunun qiymətləndirilmiş torku	Nm	47.8 milyard	47.8 milyard	72 milyum
	Maksimum çubuğun diametri	mm	Ø 45	Ø 51	Ø 75

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Aşkarlama metodu	Fabrik standartı


Spindle Radial Beat,		Xarici konusun işləməsini aşkar edin	0.0025


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
