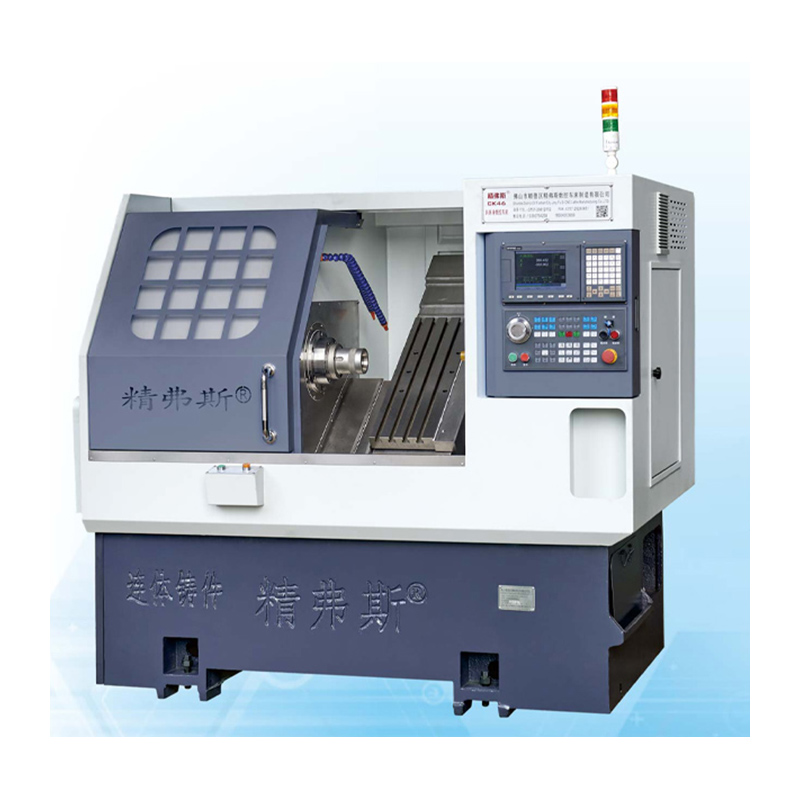

Cnc ləng yataq tornaları

Jingfusi® CNC Latts Tornes, ağır yükləmə əməliyyatları zamanı da minimal deformasiyanın təmin edilməsi, güclü bir tork quruluşu ilə birləşdirilmiş 35 dərəcə meylli yataq dizaynı təqdim edir. Bu meylli yataq dizaynı sadələşdirilmiş quraşdırma, dəyişdirmə və yoxlama proseslərini asanlaşdırır. Yüksək dəqiqlikli top vintləri və mili olanların birləşdirilməsi, tətbiqlərin işlənməsi üçün müstəsna dəqiqlik və səth parıldadıcısıdır.

Model:CK46

Sorğu göndərin

Məhsul təsviri

CNC Slant Yataq Lathes, Jingfusi ® CNC-nin orijinal əsasında bir inkişaf və təkmilləşdirilməsidir. Orijinal modelin yüksək emal performansını və asan işləməsi əsasında, tam qapalı meylli bir yataq dizaynı və daha böyük bir iş yeri ilə hazırlanmışdır. , daha yüksək emal sürəti və daha asan tənzimləmə və təmirli dəqiq CNC dəzgahları.

Məhsul təfərrüatları

Parametrlər siyahısı

layihə		vahidi	Ck46	Ck52	Ck76
Maksimum dönüş uzunluğu		mm	350
Yataqdakı maksimum dönmə diametri		mm	Ø 500
Skeytbordda maksimum dönmə diametri		mm	Ø 160
Yataq meyl		°	35 °
X / Z oxunun effektiv səyahətləri		mm	Diametri 1000/400
X / Z Axis vida xüsusiyyətləri		mm	32
X / Z Axis Rail Xüsusiyyətləri		mm	35
X / Z-Axis motor gücü		Kw	1.3
X / Z oxunun maksimum sürətli hərəkəti		m / mənim	24
Maşın alətləri uzunluğu x en x hündürlüyü		mm	2100x1580x1800
Bütün maşının ümumi çəkisi		Kq	2600
Bıçaqlı nömrəsi		düzəltmək	8
Kvadrat bıçaq ölçüsü		mm	20x20
Dəyirmi çuxur kəsici ölçüsü		mm	Ø20
Ümumi güc		kw	13	13	16
Orta güc istehlakı		Kw / h	2	2	2.5
Əsas mil	Mili son üz forması		A2-5	A2-6	A2 -8


	Maksimum mili sürəti	r / dəq	6000 (4500-ə təyin olun)	4200 (3500-ə qədər)	3200 (2500-ə qədər)
	Mükəmməl motor gücü	Kw	7.5	7.5	11
	Spindle motorunun qiymətləndirilmiş torku	Nm	47.8 milyard	47.8 milyard	72 milyum
	Maksimum çubuğun diametri	mm	Ø 45	Ø 51	Ø 75

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Aşkarlama metodu	Fabrik standartı


Spindle Radial Beat,		Xarici konusun işləməsini aşkar edin	0.0025


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
