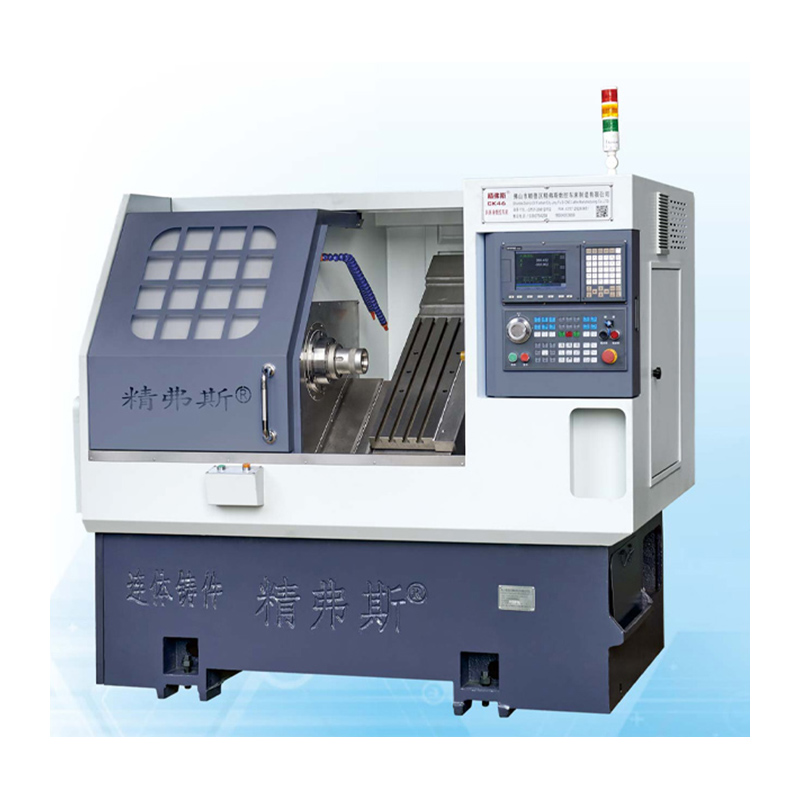

CNC meylli yataq toru

Jingfusi ® CNC meylli yataq toru, istehsalat istehsalının və dəqiqliyi, dəqiqliyi və dəqiqliyinin tələb etdiyi sənaye mühitində tətbiq tapır. Sənaye istifadəsi xaricində, bu tornalar hobbiistlərin və dizayn proseslərində yüksək səviyyədə özelleştirme və rahatlıq təklif edən bir vasitə axtaran hobbiçilərin və kiçik biznes sahiblərinin ehtiyaclarını ödəyirlər. Geniş miqyaslı istehsal parametrlərində və ya daha kiçik miqyaslı müəssisələrdə olub-olmaması, CHINGFUSI ®-dən CNC meylli yataq torbası, dəqiqliyi çox yönlü bir şəkildə birləşdirərək müxtəlif tələblərə uyğunlaşdırır.

Model:CK46

Sorğu göndərin

Məhsul təsviri

Jingfusi® CNC meylli yataq torna, silindrik və fırlanan hissələrə xüsusi bir vurğu ilə müxtəlif komponentlərin istehsalı üçün diqqətlə hazırlanmış dəqiq bir emal vasitəsi kimi fərqlənir. Onun müəyyənləşdirilmiş səciyyəvi xüsusiyyətləri, emal prosesi boyunca sabitliyi və dəqiqliyi artırmaq üçün strateji olaraq mühəndis olaraq hazırlanmışdır. Bu yenilikçi dizayn, lətinin dəqiq və yüksək keyfiyyətli nəticələrin verilməsini təmin edir, onu geniş istehsal proqramı üçün dəyərli bir varlıq halına gətirir.

Maşın səyahət diaqramı

Məhsul təfərrüatları

Parametrlər siyahısı

layihə		vahidi	Ck46	Ck52	Ck76
Maksimum dönüş uzunluğu		mm	350
Yataqdakı maksimum dönmə diametri		mm	Ø 500
Skeytbordda maksimum dönmə diametri		mm	Ø 160
Yataq meyl		°	35 °
X / Z oxunun effektiv səyahətləri		mm	Diametri 1000/400
X / Z Axis vida xüsusiyyətləri		mm	32
X / Z Axis Rail Xüsusiyyətləri		mm	35
X / Z-Axis motor gücü		Kw	1.3
X / Z oxunun maksimum sürətli hərəkəti		m / mənim	24
Maşın alətləri uzunluğu x en x hündürlüyü		mm	2100x1580x1800
Bütün maşının ümumi çəkisi		Kq	2600
Bıçaqlı nömrəsi		düzəltmək	8
Kvadrat bıçaq ölçüsü		mm	20x20
Dəyirmi çuxur kəsici ölçüsü		mm	Ø20
Ümumi güc		kw	13	13	16
Orta güc istehlakı		Kw / h	2	2	2.5
Əsas mil	Mili son üz forması		A2-5	A2-6	A2 -8


	Maksimum mili sürəti	r / dəq	6000 (4500-ə təyin olun)	4200 (3500-ə qədər)	3200 (2500-ə qədər)
	Mükəmməl motor gücü	Kw	7.5	7.5	11
	Spindle motorunun qiymətləndirilmiş torku	Nm	47.8 milyard	47.8 milyard	72 milyum
	Maksimum çubuğun diametri	mm	Ø 45	Ø 51	Ø 75

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Aşkarlama metodu	Fabrik standartı


Spindle Radial Beat,		Xarici konusun işləməsini aşkar edin	0.0025


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
