Turret Quyruq Üstü CNC Torna

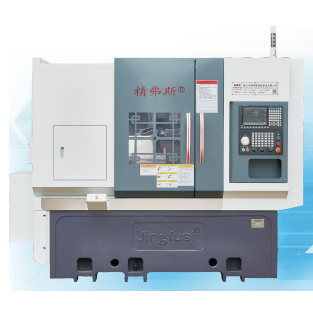

  • Turret Quyruq Üstü CNC Torna - 0 Turret Quyruq Üstü CNC Torna - 0

Turret Quyruq Üstü CNC Torna

Bu məhsul haqqında anlayışınızı artırmaq məqsədi ilə sizə Jingfusi® yüksək keyfiyyətli Turret Tail Top CNC Torna dəzgahına giriş təqdim etmək istərdik. Biz həm yeni, həm də sadiq müştərilərimizi daha parlaq gələcək qurmaq üçün birlikdə çalışarkən bizimlə tərəfdaşlıqlarını davam etdirmək üçün səmimi salamlayırıq.

Model:CK52T-600

Sorğu göndərin

Məhsul təsviri
Sizi zavodumuza baş çəkməyə və hazırda yüksək tələbat olan ən son, rəqabətədavamlı qiymətə və yüksək keyfiyyətli Jingfusi® Turret Tail Top CNC Torna tezgahını kəşf etməyə dəvət edirik. Sizinlə əməkdaşlıq etmək fürsətini səbirsizliklə gözləyirik.
Məhsul Təfərrüatları



Parametr siyahısı

layihə Məzmun vahid CK52T-600 CK76T-600 CK46T-600
Emal sahəsi Milin maksimum fırlanma diametri mm Ø 800
blok növü mm Ø 180 ~400
Maksimum dönmə uzunluğu mm 560
Maksimum bar diametri mm Ø 51 ~ 55 Ø 72 Ø 45
əsas ox
 Mil baş növü
A2-6 A2-8 A2-5
Mildən keçən çuxur diametri mm Ø 66 Ø 86 Ø 56
Maksimum mil sürəti rpm 4200 3200 6000
Mili təyinat sürəti rpm 1 ~ 3500 1 ~2500 1 ~4500
yem X/Z oxunun maksimum hərəkəti mm 230/600
Z oxu effektiv vuruş mm 570
X/Z oxunun maksimum sürətli hərəkəti m/dəq 24
Sürətli hərəkət üçün X/Z oxu ayarı m/dəq 16/18
X/Z oxu diyircəkli vint spesifikasiyası mm 40
X/Z oxunun ölçü göstəriciləri mm 35/45
On iki mövqeli servo qüllə On iki mövqeli servo turret mərkəzi hündürlüyü
100
Bıçaq qülləsinin əks kənarı (xarici diametr) mm 385
Qüllənin mərkəzi hündürlüyü mm 100
Qüllə qanadlarının sayı düzəltmək 12
Bitişik alət emalının müdaxilə diametri mm Ø180
Sabit alət tutacağı ölçüsü mm 25X25
Bıçaq tutacağı sapının diametri mm Ø25
elektrik maşınları Əsas mühərrik gücü/fırlanma anı KVt/Nm 11KW/nominal 72Nm 15KW/nominal 98Nm 7,5 KW/nominal 47Nm
X/Z oxu mühərrik gücü/fırlanma anı KVt/Nm Yaskawa 1.8KW/11.5Nm. İsteğe bağlı yeni nəsil 2.4 KVt/11.5Nm
Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı KVt/Nm Yeni nəsil 1.0 KW/3.1NM
Soyutma sisteminin motor gücü KVt 0.3
Yüksək təzyiqli soyutma sisteminin mühərrik gücü KVt 3
Punta Punta vuruşu mm 420
Punta ejektor pininin maksimum vuruşu mm 100
Tailstock ejektor pin sürücü forması
Hidravlik, güclü sərtlik
Tailstock üst iynə konus deşik konus MK Mohs 5 #, dəqiq emal zamanı yellənmir və əyilmir.
Ucu və çəngəl arasındakı maksimum məsafə mm 690
digər Yataq meyli ° 30° və ya 15°
Dəzgahın uzunluğu X eni X hündürlüyü mm 2500X1600X1700
Bütün maşının ümumi çəkisi KQ Bütün maşının ümumi çəkisi 4500KG, isteğe bağlı ümumi çəkisi 3500KG, mənfi 10000 yuan
Ümumi güc kw 20
Orta enerji istehlakı kVt/saat 3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi Sxematik diaqram Aşkarlama üsulu
 Zavod standartı
Milin radial vuruşu Xarici koninin axmasını aşkar edin 0.0025
X oxunun təkrar mövqeyi X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. 0.0025
Z oxunun təkrar mövqeyi
Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. 0.0025
Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
