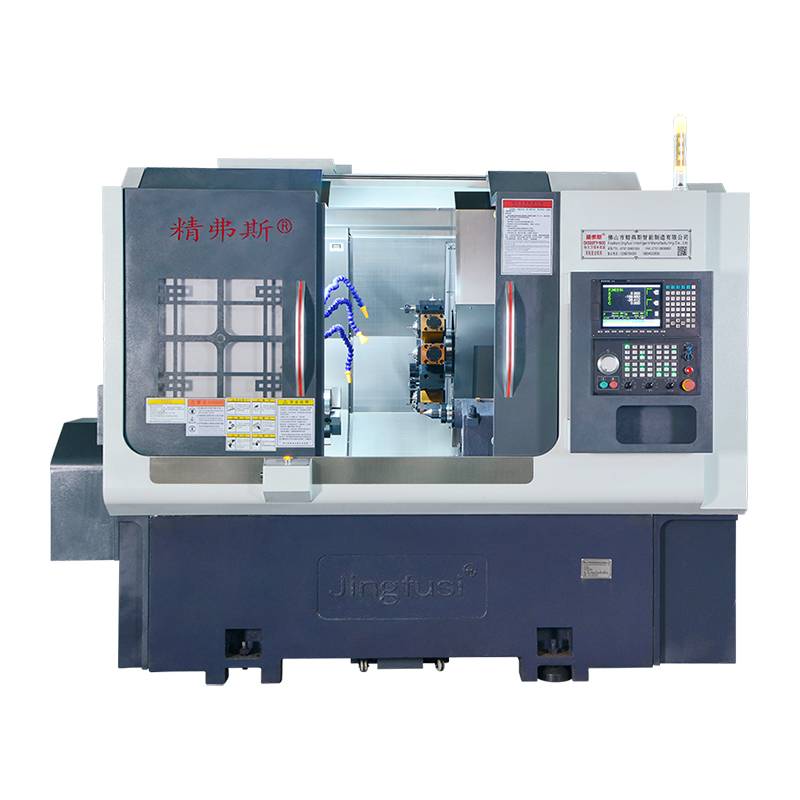

Freze kompozit torna maşını çevirmək

Jingfusi Yüksək Keyfiyyətli Freze Kompozit Torgu Maşın, öz dizaynında çevik bir mili tutan köməkçi mexanizmi özündə birləşdirir, qismən emal zamanı möhkəmliyini artırır. Birbaşa alət dəyişdirmə sistemi mürəkkəb alət dəyişdirmə proqramlarına olan ehtiyacı aradan qaldırır və istifadəçilər üçün səmərəli işləmə və xərc qənaətinin nəticələnməsi üçün vasitə dəyişikliyini azaldır. Bu yenilikçi dizayn, əməliyyatlar zamanı maşının ümumi sabitliyini artırmır, həm də alət dəyişdirmə prosesini tənzimləyir, işləmə işlərini daha səmərəli və iqtisadi cəhətdən istifadəçilər üçün daha səmərəli edir.

Model:CK52DTY

Sorğu göndərin

Məhsul təsviri

Jingfusis Təchizatçılarından Döngə Freze Kompozit Torgu maşını, çevirmə, freze, qazma, qazma, tıqqıltı və digər funksiyaları vahid, çox yönlü bir cihaz halına gətirir. Son və yan freze, qazma, vurma və kompozit emal, bu maşın mürəkkəb formalar və dəqiq spesifikasiyalar tələb etmək üçün xüsusilə yaxşı uyğundur. Tələb olunan əməliyyatların hamısını və ya çoxunu bir sıxışmada tamamlayaraq fırlanan hissələrin hərtərəfli emal ehtiyaclarını idarə etməkdə üstündür. Bu, təkcə müstəsna dəqiqliyi təmin etmir, həm də səmərəliliyi artırır, nəticədə emal prosesində xərclərin azaldılmasına səbəb olur.

Freze Kompozit Lathe Maşınını çevirməyin əsas xüsusiyyətləri:

1. Geniş daxili məkan ilə işlənmiş tənzimləmə.

2. Yüksək dəqiqliyin, özünəməxsus mili quruluşu və sürətli bir hidravlik fırlanan sistemi, ən yaxşı notch performansını təmin etmək.

3. Maşın alətinin yüksək sürətli imkanlarını qorumaq.

4. Servo motorunun dəyərində qeyri-dəqiqliklərə səbəb olan güc fasilələri.

Maşın səyahət diaqramı

Məhsul təfərrüatları

Parametrlər siyahısı

maddə	Tore modeli	vahidi	Ck52dty	CK76DTY	Ck46dty
Emal dairəsi	Mili fırlanma diametri	mm	Ø 700
	Maksimum dönüş xarici dairəvi uzunluğu	mm	520
	Maksimum bar diametri	mm	Ø 55	Ø 72	Ø 45
əsas ox	Maksimum mili sürəti	r / dəq	4200 (3500 təyin etmək)	3200 (2000-ci il)	6000 (4500 dəsti)
	Mili baş növü		A2 - 6	A2 -8	A2 - 5
	Deşik diametrindən mili	mm	Ø 66	Ø 86	Ø 56
bəsləmək	X / Z / Y Axis Maksimum vuruş	mm	260/500 / ± 60
	90 ° güc başı mili mərkəzindən keçir	mm	30
	X / Z / Y oxunun maksimum sürətli hərəkəti	m / mənim	24 (16) / 24 (qəbulu 16) / 14 (8-i qəbul etmək)
	X / Z / Y Axis Vida Çubuğu	mm	40
	X / Z / Y ox roller track	mm	35/45/35
Güc qülləsi	Güc Turret Model (Güc Turret)	Bmt	Bmt55
	Güc başı kolleksiyası	Var	Er32
	Sabit alət sahibi ölçüsü	mm	25x25
	Buruq sahibi shank diametri	mm	Ø32
Elektrik maşınları	Əsas motor güc / tork	Kw / nm	11kw / 72nm qiymətləndirilib	15 kVt / qiymətləndirilib 98nm	7.5 kVt / 47 m
	X / Z / Y Axis Motor Güc / Torku	Kw / nm	yaskawa 2.9 kw /18.6nmontal yeni nəsil3.1 kw / 15nm
	Turret Güc Head Motorunun Güc / Torku	Kw / nm	Yeni nəsil 3.1 kw / 15nm
	Turret güc motorunun maksimum sürəti	r / dəq	6000 (4000), ümumi sürət ≤4000
	Güc baş motor gücü / torku	Kw / nm	3.1 kw / 15nm
	Turret alətinin güc / torku dəyişən motor	Kw / nm	Yeni nəsil1.0 kw /3.1nm
Quyruqlu	Quyruğu vurdu	mm	520
	Quyruq sahəsinin maksimum hidravlik vuruşu	mm	100
	Quyruğunun üst iynə konus dəlik taper	Mk	MOHS 5 #
	İpucu və Chuck arasındakı maksimum məsafə	mm	690
digər	Spindle yerləşdirmə əyləc cihazı		Hidravlik, isteğe bağlı proqramlaşdırıla bilər
	Yataq meyl	°	30 ° və ya 15 °
	Maşın alətləri uzunluğu x en x hündürlüyü	mm	2500x1680x1900
	Bütün maşının ümumi çəkisi	Kq	5000 kq
	Ümumi güc	kw	20
	Orta güc istehlakı	Kw / h	3
