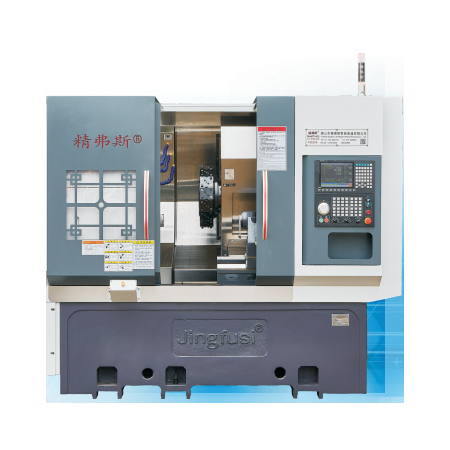

maddə | Torna dəzgahı modeli | vahid | CK46DTY | CK52DTY |
Emal sahəsi | Milin maksimum fırlanma diametri | mm | Ø 600 | |
Maksimum fırlanan xarici dairə uzunluğu | mm | 300 | ||
Maksimum bar diametri | mm | Ø 45 | Ø 55 | |
əsas ox | Maksimum mil sürəti | rpm | 6000 (tənzimləmə 4500) | 4200 (tənzimləmə 3500) |
Mil baş növü |
|
A2-5 | A2-6 | |
Milin deşik diametri | mm | Ø 56 | Ø 66 | |
yem | X/Z/Y oxunun maksimum vuruşu | mm | 800/400/±60 | |
Milin mərkəzindən keçən 90 ° güc başlığı | mm | 60 | ||
X/Z/Y oxunun maksimum sürətli hərəkəti | m/dəq | 24(parametr 18) / 24(parametr 18) /15(parametr 12) | ||
X/Z/Y oxu vida çubuğu | mm | 32/32/32 | ||
X/Z/Y oxu çarxı | mm | 35/35/35 | ||
Güc qülləsi |
Güc qülləsi modeli (güc qülləsi) | BMT | BMT45,Könüllü BMT55 | |
Elektrik başlığı | IS | ER25 | ||
Sabit alət tutacağı ölçüsü | mm | 25X25 | ||
Buruq tutucunun sapının diametri | mm | Ø25 | ||
Punta | Əsas motor gücü/fırlanma anı | KVt/Nm | 7,5 KW/nominal 47Nm | 11KW/nominal 72Nm |
X/Z/Y oxu motor gücü/fırlanma anı | KVt/Nm | yaskawa 1.8KW/11.5N. Opsiyonel yeni nəsil 2,4 KVt/11,5 Nm | ||
Turret güc mühərrikinin maksimal sürəti | rpm | 80000°(güc başlığı ≤7000 dəyişiklik, 90°güc başlığı ≤6000 dəyişiklik) | ||
Güc başlığı motor gücü/fırlanma anı | KVt/Nm | 8,5 KVt/reytinq 16,5Nm | ||
Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı | KVt/Nm | Yeni nəsil 1.0 KW /3.1NM | ||
digər | Milin yerləşdirilməsi əyləc cihazı |
|
hidravlik təzyiq | |
Yataq meyli | ° | 35° | ||
Dəzgahın uzunluğu X eni X hündürlüyü | mm | 2200X1500X1900 | ||
Bütün maşının ümumi çəkisi | KQ | 3900 kq | ||
Ümumi güc | kw | 15 | ||
Orta enerji istehlakı | kVt/saat | 3 |
Maşın dəqiqliyi, Jingfus faktoru standartı: | ||||||||
Əsas test elementi | Sxematik diaqram | Zavod standartı | ||||||
Milin radial vuruşu | Xarici koninin axmasını aşkar edin | 0.0035 | ||||||
X oxunun təkrar mövqeyi | X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | ||||||
Z oxunun təkrar mövqeyi |
|
Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.003 | |||||
Y oxunun təkrar mövqeyi | Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 0.004 | ||||||
C oxunun təkrar mövqeyi | C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin. | 20 qövs saniyə | ||||||
C oxu mövqeyi fırlanır | C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın. | 72 qövs saniyə | ||||||
Güc başını sıxma vuruşu | Konus döymək | 0.015 | ||||||
Güc başını sıxma vuruşu |
|
Sıxma döymə | 0.01 | |||||
Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir. | ||||||||
