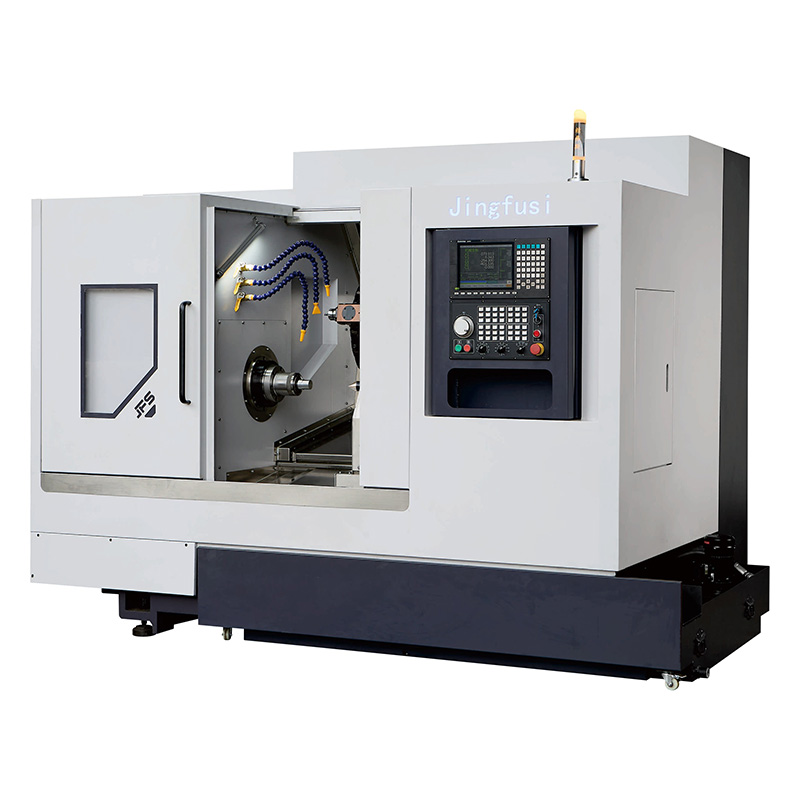

Power Turret CNC Torna CK52 76DTW

Jingfusi fabrikindən olan Power Turret CNC Torna CK46 52DTY bazarda çox populyardır. Maşın freze və torna funksiyalarını birləşdirir və paslanmayan polad, titan ərintisi, karbon polad və s. kimi mürəkkəb materialları çevik şəkildə emal edə bilir. Zavod görünüşünə və sifarişinə xoş gəlmisiniz!

Model:CK52/76DTW

Sorğu göndərin

Məhsul təsviri

Jingfusi davamlı Power Turret CNC Torna CK52 76DTW ikili yüksək performanslı güc başlığı, 8000 RPM-ə qədər normal şəraitdə 0 ° güc başlığı, 6500 RPM-ə qədər 90 ° güc başlığı, emal ehtiyaclarına səmərəli uyğunlaşma ilə təchiz edilmişdir. Alət sahibi istilik mənbəyinin təsirini aradan qaldırmaq və emal dəqiqliyini sabit şəkildə təmin etmək üçün dişlisiz modul ötürmə dizaynını qəbul edir.

Ardıcıl konfiqurasiya, tökmə quruluşu, yaşlanma müalicəsi və montaj dəqiqliyi əsasında virtual Y oxu və şaquli Y oxu öz üstünlüklərinə malikdir: virtual Y oxunun sərtliyi daha yüksəkdir, yuvarlaqlığın tənzimlənməsi daha rahatdır; şaquli Y oxu vuruşunu genişləndirmək asandır, səthin işlənməsi daha yaxşıdır, proqramlaşdırma əməliyyatı daha sadədir.

Çiplərin çıxarılması sistemi yan və arxa inteqrasiya olunmuş dizaynı, çevik quraşdırma rejimini qəbul edir və müxtəlif atelye planlarına uyğunlaşır. Bundan əlavə, avadanlığın uzunmüddətli sabit işləməsini təmin etmək və xidmət müddətini effektiv şəkildə uzatmaq üçün bütün maşın tökmə tavlanır, vibrasiya yaşlanması və digər çox kanallı proses müalicəsi aparılır.

Əsas Spesifikasiya

Torna dəzgahı modeli		vahid	CK52DTW interpolyasiyası Y	CK76DTW İnterpolyasiyası Y	Remart
Emal gücü	Yataq üzərində maksimum yelləncək diametri	mm	ø700	Ø700
	Maksimum dönmə diametri	mm	Ø300	Ø300	Disk
	Maksimum dönmə uzunluğu	mm	480	480
	mil hidravlik çəngəl	in	8"	10"
Mil	mil mərkəzi hündürlüyü torpaq	mm	1050	1050
	Mil burun	-	A2-6	A2-8
	Mil çuxurunun diametri	mm	Ø66	Ø86
	Çubuğun materialının maksimum diametri	mm	Ø51	Ø72
	Maksimum mil sürəti	r/dəq	4000	2000
	Mil mühərrikinin gücü/fırlanma anı	Kw/N.m	22Kw/170N.m	22Kw/170N.m
	Güc qülləsi modeli	-	BMT55-16T	BMT55-16T
Güc Qülləsi	Turet motorunun maksimum sürəti/güc torku	Kw/N.m	7.5Kw/22N.mor 11KW/42Nm	7.5KW/22N.mor 11KW/42Nm
Güc Qülləsi	Güclü qüllə aləti maks.sürət	r/mm	8000 və ya 6000	8000 və ya 6000
X/Z/Y oxunun qidalanması	XZN oxu Maks. sürətli səyahət sürəti	m/dəq	24	24
	X/ZY-oxlu mühərrik gücü/fırlanma anı	Kw/N.m	3,1 KVt/15Nm	3,1 KVt/15Nm
	XZY oxlu C3 dərəcəli kürəciklər	-	32/40/40	32/40/40
	X/Z/Y oxlu diyircəkli bələdçi relsləri	-	35/45/45	35/45/45
	Xaxisefektiv səyahət	mm	500	500
	Z oxu effektiv səyahət	mm	530	530
	İnterpolyasiya Y oxunun effektiv hərəkəti	mm	+48,-52	+48,-52
	İnterpolyasiya Y-oxu 90° güc başlığı milin mərkəzindən keçir	mm	-37	-37
Punta	Tailstock səyahət	mm	500	500
Punta	Ejector pin konik çuxur	MK	Ay 5#	Ay 5#
Avadanlığın spesifikasiyası	Maşının xalis çəkisi	kq	5000	5100
	Ümumi maşın gücü	KVt	34	37
	Maşın L × W × H	mm	2600×2050×2040	2600 × 2050 × 2040

Dəzgah daim optimallaşdırılır; yuxarıda göstərilən parametrlər üçün dəzgahın faktiki məlumatlarına müraciət edin.

Könüllü maddələr

Konfiqurasiya elementi		CK52DTW virtual Y oxu	CK76DTW virtual Y
Əsas mil	Mexanik mil	●	●
Əsas mil	Elektrik mil	O	O
nəzarətçi	SYNTEC nəzarətçi	●	●
Qida oxu	Yaskava	●	●
Qida oxu	SYNTEC	O	O
Turrett	BMT55 Güc Qülləsi	●	●
Turrett	BMT65 Güc Qülləsi	一	O
Punta	Ay 5#	O	O
Sıxma	Qısqacı geri çəkin	●	●
Sıxma	Çak	O	O
Köməkçi avadanlıq	Cihazın hissələri toplanır	O	O
	Qidalanma cihazı	O	O
	Çip konveyer	O	O
	Avtomatlaşdırılmış robot	O	O
	Yağ buğunun ayırıcısı	O	O
