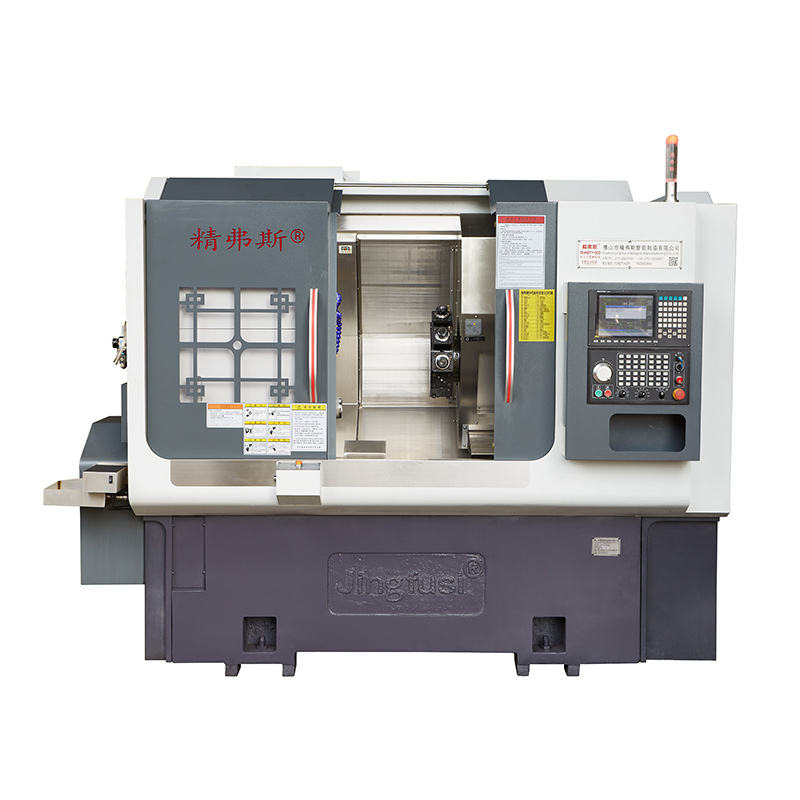

Çox tapşırıqlı dönüş və freze CNC maşını

Çox tapşırıqlı dönüş və freze CNC Machine - yüksək dəqiqlik və səmərəli olan kompleks komponentləri emal etmək üçün mükəmməl bir həll. Bu CNC dönüşü və freze mərkəzləri hər iki dönmə və freze əməliyyatı aparmaq üçün qurulmuşdur, hər hansı bir CNC dükanına çox yönlü bir əlavə hala gətirir.

Model:CK46DTY

Sorğu göndərin

Məhsul təsviri

Bu çoklu CNC Lathe'nin əsas xüsusiyyətlərindən biri, quraşdırma vaxtını əhəmiyyətli dərəcədə azaldır və məhsuldarlığı artıran bir iş parçasında bir çox əməliyyatı həyata keçirmək qabiliyyətidir. Onun qabaqcıl CNC sistemi hər dəfə ardıcıl və dəqiq nəticələr təmin edir, yüksək həcmli istehsal üçün ideal bir seçim edir.

Çox vəzifəli dönüş və frezing CNC Machine, plastikdən metallara və aralarındakı hər şeyə qədər geniş materialları idarə etməyə qadirdir. Onun möhkəm inşası müstəsna davamlılıq və uzunmüddətli performans təmin edir, erqonomik dizaynı isə işləməyi və saxlamağı asanlaşdırır.

Bu CNC Multitask Mill Turn Maşın, xüsusi işləmə ehtiyaclarınıza cavab vermək üçün bir sıra standart və isteğe bağlı xüsusiyyətlərlə gəlir. Güclü mili və qabaqcıl kəsici alətləri müstəsna sürət və dəqiqliyi təmin edir, avtomatik alət dəyişdiricisi isə sürətli və asan alət işləmə prosesinə heç bir fasilə olmadan dəyişiklik etməyə imkan verir.

Aerokosmik, müdafiə, avtomobil və ya hər hansı digər sənaye üçün mürəkkəb komponentlər emal etsəniz, CNC çox işləyən dönüş mərkəzi maşın mükəmməl seçimdir. Üstün performansı, çox yönlülük və etibarlılığı ilə bu maşın gözləntilərinizi aşacağınıza və emal qabiliyyətinizi növbəti səviyyəyə qaldırmağa kömək edir.

Xülasə, çox işləyən dönüş və freze CNC Machine hər hansı bir CNC dükanına bir oyun dəyişən bir əlavədir. Bütün emal ehtiyaclarınız üçün mükəmməl bir həll halına gətirərək misilsiz performans, dəqiqlik və səmərəliliyi təklif edir. İşinizi növbəti səviyyəyə qaldırmaq fürsətindən qaçırmayın - bu gün 5 oxlu çox vəzifəli CNC maşınına investisiya qoyun!

Maşın səyahət diaqramı

Automatic Turret Turning and Milling Machine

Məhsul təfərrüatları

Parametrlər siyahısı

maddə	Tore modeli	vahidi	Ck52dty	CK76DTY	Ck46dty
Emal dairəsi	Mili fırlanma diametri	mm	Ø 700
	Maksimum dönüş xarici dairəvi uzunluğu	mm	520
	Maksimum bar diametri	mm	Ø 55	Ø 72	Ø 45
əsas ox	Maksimum mili sürəti	r / dəq	4200 (3500 təyin etmək)	3200 (2000-ci il)	6000 (4500 dəsti)
	Mili baş növü		A2 - 6	A2 -8	A2 - 5
	Deşik diametrindən mili	mm	Ø 66	Ø 86	Ø 56
bəsləmək	X / Z / Y Axis Maksimum vuruş	mm	260/500 / ± 60
	90 ° güc başı mili mərkəzindən keçir	mm	30
	X / Z / Y oxunun maksimum sürətli hərəkəti	m / mənim	24 (16) / 24 (qəbulu 16) / 14 (8-i qəbul etmək)
	X / Z / Y Axis Vida Çubuğu	mm	40
	X / Z / Y ox roller track	mm	35/45/35
Güc qülləsi	Güc Turret Model (Güc Turret)	Bmt	Bmt55
	Güc başı kolleksiyası	Var	Er32
	Sabit alət sahibi ölçüsü	mm	25x25
	Buruq sahibi shank diametri	mm	Ø32
Elektrik maşınları	Əsas motor güc / tork	Kw / nm	11kw / 72nm qiymətləndirilib	15 kVt / qiymətləndirilib 98nm	7.5 kVt / 47 m
	X / Z / Y Axis Motor Güc / Torku	Kw / nm	yaskawa 2.9 kw /18.6nmontal yeni nəsil3.1 kw / 15nm
	Turret Güc Head Motorunun Güc / Torku	Kw / nm	Yeni nəsil 3.1 kw / 15nm
	Turret güc motorunun maksimum sürəti	r / dəq	6000 (4000), ümumi sürət ≤4000
	Güc baş motor gücü / torku	Kw / nm	3.1 kw / 15nm
	Turret alətinin güc / torku dəyişən motor	Kw / nm	Yeni nəsil1.0 kw /3.1nm
Quyruqlu	Quyruğu vurdu	mm	520
	Quyruq sahəsinin maksimum hidravlik vuruşu	mm	100
	Quyruğunun üst iynə konus dəlik taper	Mk	MOHS 5 #
	İpucu və Chuck arasındakı maksimum məsafə	mm	690
digər	Spindle yerləşdirmə əyləc cihazı		Hidravlik, isteğe bağlı proqramlaşdırıla bilər
	Yataq meyl	°	30 ° və ya 15 °
	Maşın alətləri uzunluğu x en x hündürlüyü	mm	2500x1680x1900
	Bütün maşının ümumi çəkisi	Kq	5000 kq
	Ümumi güc	kw	20
	Orta güc istehlakı	Kw / h	3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Aşkarlama metodu	Fabrik standartı


Spindle Radial Beat		Xarici konusun işləməsini aşkar edin	0.0035


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Y-ox təkrar mövqeyi		Y oxundakı təkrar mövqe tapmağı aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.004


C ox təkrar mövqeyi		C-Axis sabit nöqtəsinin yerləşdirilməsini aşkar edin, qeyd: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqe tutmağı aşkar edin	20 qövs saniyə


C ox mövqeyi fırlandı		C-oxun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın	72 qövs saniyə


Güc başı sıxışdırma döymək		Konus döymək	0.015

Güc başı sıxışdırma döymək		Sıxma döyülməsi	0.01

Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
