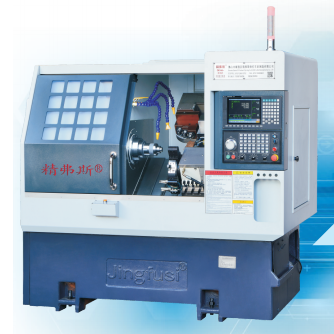

Daxili Üç əyri Groove Torna və Freze Maşın

Jingfusi® Daxili Üç əyri Groove Torna və Freze Maşın üç əyri və ya konturlu səthlərlə daxili yivlərin dəqiq işlənməsi üçün istifadə olunan xüsusi emal alətidir. Bu Daxili Üç əyri Groove Torna və Frezeleme Maşın adətən daxili yivlər və ya adi emal üsulları ilə asanlıqla yaradıla bilməyən profillər ilə mürəkkəb hissələrin istehsalını tələb edən sənayelərdə istifadə olunur.

Model:CK46-3+2

Sorğu göndərin

Məhsul təsviri

Əsasən daxili yivlərin işlənməsi üçün istifadə olunsa da, bu maşınlar digər emal əməliyyatlarını da yerinə yetirə bilər və onları geniş tətbiqlər üçün çox yönlü edir. Aerokosmik, tibbi cihaz istehsalı, avtomobil və dəqiq mühəndislik kimi sənayelər mürəkkəb və yüksək dəqiqlikli komponentlər istehsal etmək üçün çox vaxt bu maşınlara etibar edirlər. Daxili Üç əyri Groove Torna və Freze maşınları xüsusi emal ehtiyaclarından asılı olaraq metallar, plastiklər və kompozitlər də daxil olmaqla müxtəlif materialları emal edə bilər.

Maşın səyahət diaqramı

Məhsul Təfərrüatları

Parametr siyahısı

Maddə	vahid	Spesifikasiya
Maks. dönüş diametri	mm	250
Maks. yelləncək diam. torna üzərində	mm	Ø500
Maks. sürüşmə yatağı vasitəsilə dönüş diametri	mm	Ø160
Maili yataq dərəcəsi	dərəcə	35°
X oxuna təsirli səyahət	mm	1000
Z oxu effektiv səyahət	mm	400
X/Z oxu maks. sürətli səyahət sürəti	m/dəq	24
Çuqun baza sahəsi	㎡	1,8 x 1,1
Maşının ölçüsü: L x G x Y	mm	2100x1580x1800
Maşının xalis çəkisi	Kiloqram	2600
alət nömrəsi.	əd	8
Kvadrat alətlər	mm	20 x 20
Delik bıçağı ölçüsü	mm	Ø20
Ümumi at	kw	13
Orta enerji istehlakı	kVt/saat	2
Mil üz forması		A2-5
Mil sürəti	rpm	6000
Mil sürətinin təyini	rpm	1-4500
İş mili nominal fırlanma anı	Nm	35Nm (1500r/dəq)
Maksimum bar diametri	mm	Ø45

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Zavod standartı


Mil radial vuruşu,		Xarici koninin axmasını aşkar edin	0.0035


X oxunun təkrar mövqeyi，X		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Z oxunun təkrar mövqeyi，Z		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


C oxunun təkrar mövqeyi，C		C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	20 qövs saniyə


C oxunun fırlanan mövqeyi, C		C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın.	72 qövs saniyə


Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
