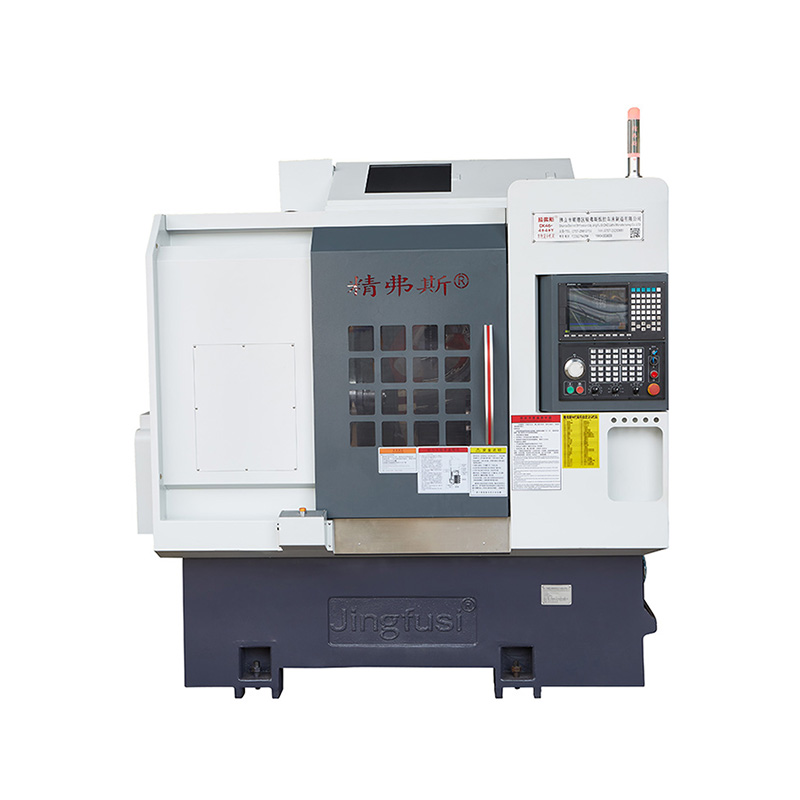

İqtisadi dönmə dəyirmanı emal maşını

Jingfusi ® İqtisadi Turk-Mill emal maşını, hissələrin işlənməsi zamanı sərtliyi yaxşılaşdırmaq üçün güclü bir mili əyləc köməkçi mexanizmlə hazırlanmışdır. Doğrudan vasitə dəyişdirmə sistemi, alətin mürəkkəb addımlarını dəyişən prosedurun mürəkkəb addımlarını saxlayır və istifadəçilər üçün səmərəli emal və qənaət xərclərinə nail olmaqla dəyişən vasitənin işləmə müddətini qısaldır.

Model:CK76DTY

Sorğu göndərin

Məhsul təsviri

Jingfusi ® İqtisadi Turk-Mill emal maşını 3 oxlu (X, Y, Z) çoxsaylı stansiya kompüter, rəqabətli dönüş və freze mürəkkəb torudur. Bu, döngəni, freze, qazma, qazma, tıqqıltı və digər funksiyaları bir cihaza birləşdirir. Bu son və yan freze, qazma, vurma və digər birləşdirilmiş emal edə bilər. Xüsusilə bəzi fırlanan hissələri mürəkkəb formalı və yüksək dəqiqlik tələbləri ilə emal etmək üçün uyğundur. Bu, emal addımlarının hamısını və ya çoxunu bir sıxışmada tamamlaya bilər. Dəqiqliyi təmin edin, səmərəliliyi artırın və xərcləri azaldın.

Jingfusi® maşın səyahət diaqramı

Məhsul təfərrüatları

Parametrlər siyahısı

maddə	Tore modeli	vahidi	Ck52dty	CK76DTY	Ck46dty
Emal dairəsi	Mili fırlanma diametri	mm	Ø 700
	Maksimum dönüş xarici dairəvi uzunluğu	mm	520
	Maksimum bar diametri	mm	Ø 55	Ø 72	Ø 45
əsas ox	Maksimum mili sürəti	r / dəq	4200 (3500 təyin etmək)	3200 (2000-ci il)	6000 (4500 dəsti)
	Mili baş növü		A2 - 6	A2 -8	A2 - 5
	Deşik diametrindən mili	mm	Ø 66	Ø 86	Ø 56
bəsləmək	X / Z / Y Axis Maksimum vuruş	mm	260/500 / ± 60
	90 ° güc başı mili mərkəzindən keçir	mm	30
	X / Z / Y oxunun maksimum sürətli hərəkəti	m / mənim	24 (16) / 24 (qəbulu 16) / 14 (8-i qəbul etmək)
	X / Z / Y Axis Vida Çubuğu	mm	40
	X / Z / Y ox roller track	mm	35/45/35
Güc qülləsi	Güc Turret Model (Güc Turret)	Bmt	Bmt55
	Güc başı kolleksiyası	Var	Er32
	Sabit alət sahibi ölçüsü	mm	25x25
	Buruq sahibi shank diametri	mm	Ø32
Elektrik maşınları	Əsas motor güc / tork	Kw / nm	11kw / 72nm qiymətləndirilib	15 kVt / qiymətləndirilib 98nm	7.5 kVt / 47 m
	X / Z / Y Axis Motor Güc / Torku	Kw / nm	yaskawa 2.9 kw /18.6nmontal yeni nəsil3.1 kw / 15nm
	Turret Güc Head Motorunun Güc / Torku	Kw / nm	Yeni nəsil 3.1 kw / 15nm
	Turret güc motorunun maksimum sürəti	r / dəq	6000 (4000), ümumi sürət ≤4000
	Güc baş motor gücü / torku	Kw / nm	3.1 kw / 15nm
	Turret alətinin güc / torku dəyişən motor	Kw / nm	Yeni nəsil1.0 kw /3.1nm
Quyruqlu	Quyruğu vurdu	mm	520
	Quyruq sahəsinin maksimum hidravlik vuruşu	mm	100
	Quyruğunun üst iynə konus dəlik taper	Mk	MOHS 5 #
	İpucu və Chuck arasındakı maksimum məsafə	mm	690
digər	Spindle yerləşdirmə əyləc cihazı		Hidravlik, isteğe bağlı proqramlaşdırıla bilər
	Yataq meyl	°	30 ° və ya 15 °
	Maşın alətləri uzunluğu x en x hündürlüyü	mm	2500x1680x1900
	Bütün maşının ümumi çəkisi	Kq	5000 kq
	Ümumi güc	kw	20
	Orta güc istehlakı	Kw / h	3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Aşkarlama metodu	Fabrik standartı


Spindle Radial Beat		Xarici konusun işləməsini aşkar edin	0.0035


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.003


Y-ox təkrar mövqeyi		Y oxundakı təkrar mövqe tapmağı aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.004


C ox təkrar mövqeyi		C-Axis sabit nöqtəsinin yerləşdirilməsini aşkar edin, qeyd: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqe tutmağı aşkar edin	20 qövs saniyə


C ox mövqeyi fırlandı		C-oxun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın	72 qövs saniyə


Güc başı sıxışdırma döymək		Konus döymək	0.015

Güc başı sıxışdırma döymək		Sıxma döyülməsi	0.01

Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
