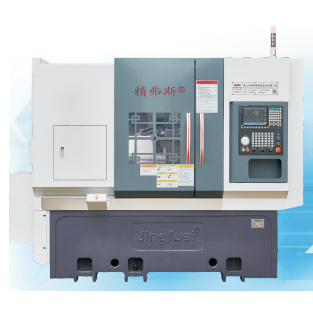

CNC Turret tipli Avtomatik torna

Bu müstəsna məhsul haqqında biliklərinizi dərinləşdirmək məqsədi ilə sizi Jingfusi ® yüksək səviyyəli CNC Turret tipli avtomatik torna ilə tanış etməkdən məmnunuq. Həm yeni, həm də dəyərli müştərilərimizi birlikdə daha parlaq bir gələcəyə yönəldiyimiz üçün həm bizimlə tərəfdaşlığını davam etdirmələri üçün hər iki, həm də dəyərləndiririk.

Model:CK52T-600

Sorğu göndərin

Məhsul təsviri

Fabrikimizi ziyarət etməyə və ən son, rəqabətkarlıqla qiymətli və yüksək keyfiyyətli Jingfusi ® CNC Turret tipli Avtomatik torna, hazırda yüksək tələbatını araşdırmağa ürəkdən dəvət olunur. Sizinlə əməkdaşlıq etmək fürsətini səbirsizliklə gözləyirik.

CNC Turret tipli Avtomatik torna məhsulu haqqında məlumat

CNC Turret tipli Avtomatik torna parametrləri siyahısı

layihə	Məzmun	vahidi	CK52T-600	CK76T-600	CK46T-600
Emal dairəsi	Mili fırlanma diametri	mm	Ø 800
	blok növü	mm	Ø 180 ~ 400
	Maksimum dönüş uzunluğu	mm	560
	Maksimum bar diametri	mm	Ø 51 ~ 55	Ø 72	Ø 45
əsas ox	Mili baş növü		A2-6	A2 -8	A2-5
	Deşik diametrindən mili	mm	Ø 66	Ø 86	Ø 56
	Maksimum mili sürəti	r / dəq	4200	3200	6000
	Mükhtəltə	r / dəq	1 ~ 3500	1 ~ 2500	1 ~ 4500
bəsləmək	X / Z oxunun maksimum səyahət	mm	230/600
	Z-Axis effektiv vuruş	mm	570
	X / Z oxunun maksimum sürətli hərəkəti	m / mənim	24
	Sürətli hərəkət üçün X / Z Axis qəbulu	m / mənim	16/18
	X / z ox roller vida xüsusiyyətləri	mm	40
	X / Z Axis Gauge Xüsusiyyətləri	mm	35/45
On iki mövqe servo turret	On iki mövqe servo turret mərkəzi hündürlüyü		100
	Bıçaq qülləsi Qarşı kənar (xarici diametr)	mm	385
	Turretin mərkəzi hündürlüyü	mm	100
	Turret bıçaqlarının sayı	düzəltmək	12
	Bitişik alət emalının müdaxiləsi diametri	mm	Ø180
	Sabit alət sahibi ölçüsü	mm	25x25
	Bıçaq sahibi Diametri	mm	Ø25
Elektrik maşınları	Əsas motor güc / tork	Kw / nm	11kw / 72nm qiymətləndirilib	15 kVt / qiymətləndirilib 98nm	7.5 kVt / 47 m
	X / Z-Axis Motor Güc / Torku	Kw / nm	Yaskawa 1.8kw / 11.5nm. İsteğe bağlı yeni nəsil 2.4 kVt / qiymətləndirilib 11.5nm
	Turret alətinin güc / torku dəyişən motor	Kw / nm	Yeni nəsil 1.0 kVt / 3.1nm
	Soyutma sistemi motor gücü	Kw	0.3
	Yüksək təzyiqli soyutma sistemi motor gücü	Kw	3
Quyruqlu	Quyruğu vurdu	mm	420
	Quyruğu ejektor pininin maksimum vuruşu	mm	100
	Quyruğu ejektor pin sürücü forması		Hidravlik, güclü sərtlik
	Quyruğunun üst iynə konus dəlik taper	Mk	MOHS 5 #, dəqiq işləmə zamanı yellənmir və ya çırpılmır.
	İpucu və Chuck arasındakı maksimum məsafə	mm	690
digər	Yataq meyl	°	30 ° və ya 15 °
	Maşın alətləri uzunluğu x en x hündürlüyü	mm	2500x1600x1700
	Bütün maşının ümumi çəkisi	Kq	Bütün maşının ümumi çəkisi 4500 kq, 3500 kq, mənfi 10000 yuan isteğe bağlı ümumi çəkisi ilə
	Ümumi güc	kw	20
	Orta güc istehlakı	Kw / h	3

CNC Turret Tipi Avtomatik Torna Dəzgahı Dəqiqliyi

Maşın dəqiqliyi, Jingfus Factor Standard:
Əsas test maddəsi	Sxematik diaqram	Aşkarlama metodu	Fabrik standartı


Spindle Radial Beat		Xarici konusun işləməsini aşkar edin	0.0025


X oxu təkrar mövqe		X-oxun təkrar mövqeyini aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Z-Axis Təkrar mövqeyi		Z oxunda təkrar mövqe tutma aşkar edin. Qeyd: İlk dəfə soyuq mühərrikin və isti mühərrikin səhvini əvəz etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar mövqeləri aşkar edin.	0.0025


Müştəri X / Z / Y oxunun ISO və ya VD1 dəqiqliyini sınamaq istəyirsə, müqaviləni yazarkən müəyyən edilir. Müştəri bu elementi Jingfusi fabrikinin ilkin qəbul edilməsinin eyni zamanında sınamalıdır.
