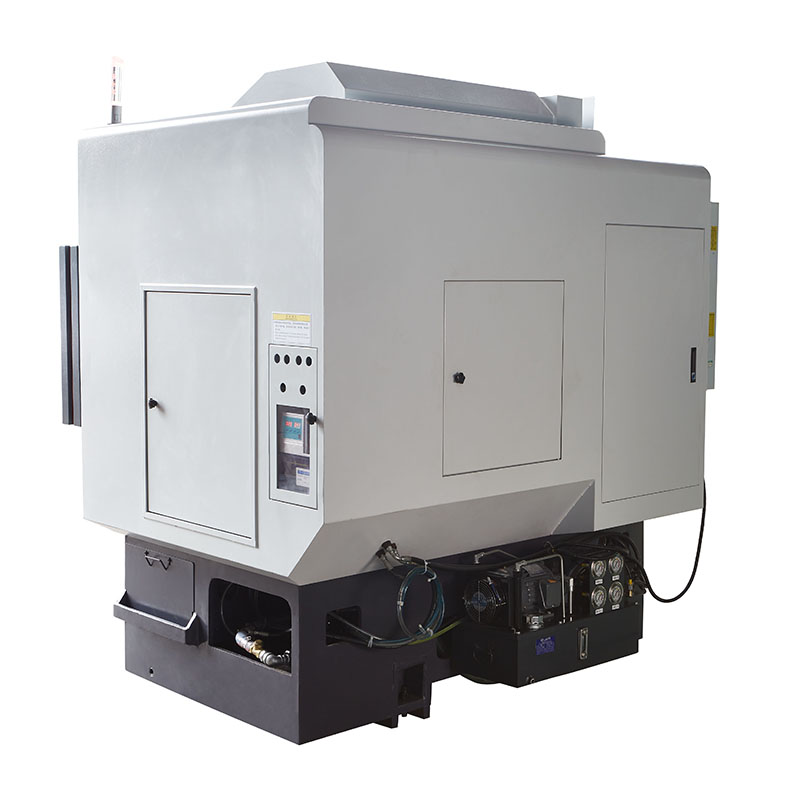

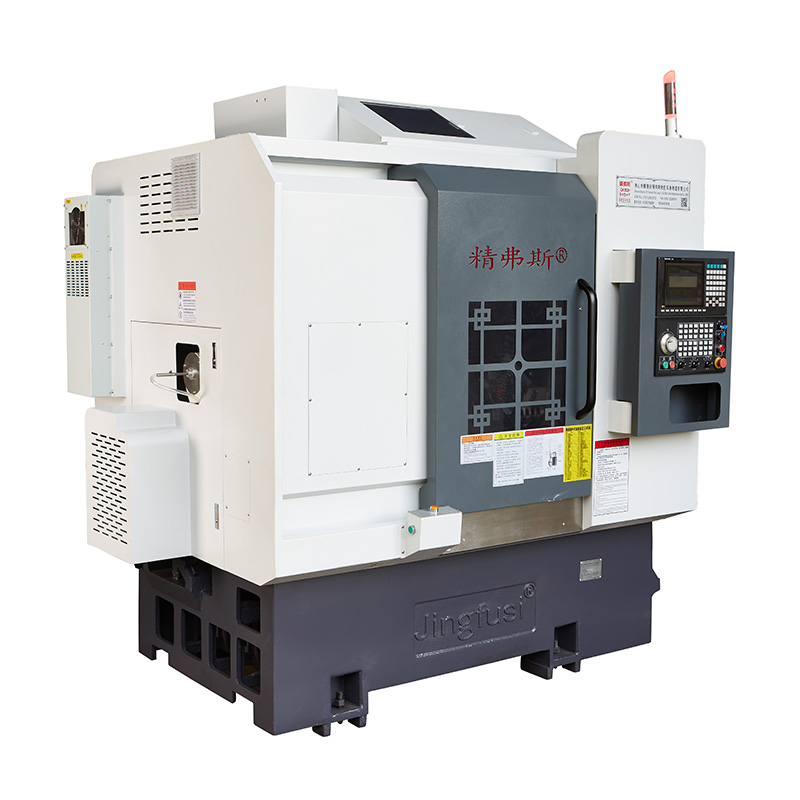

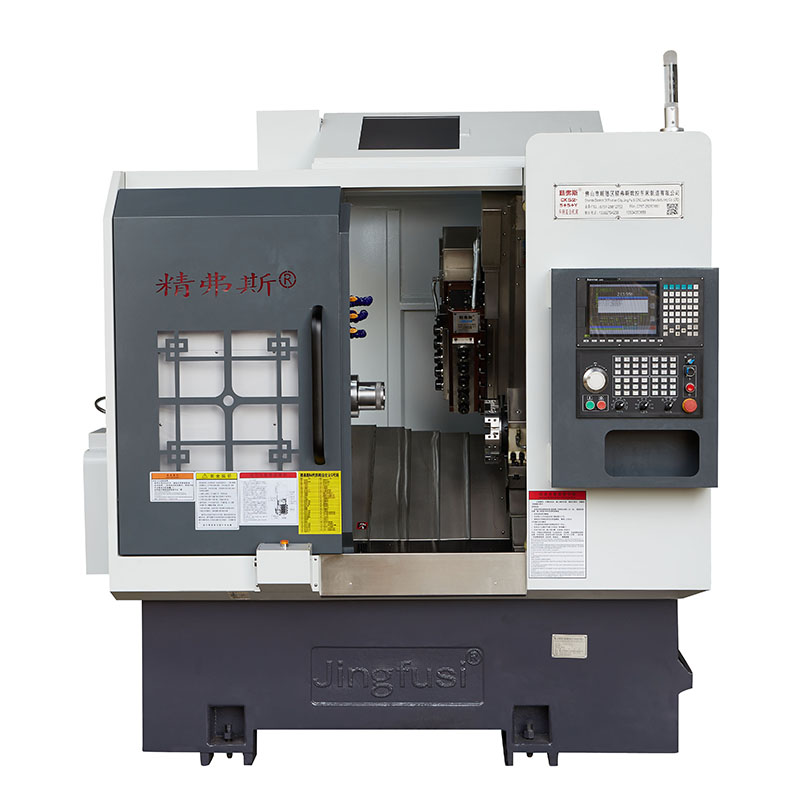

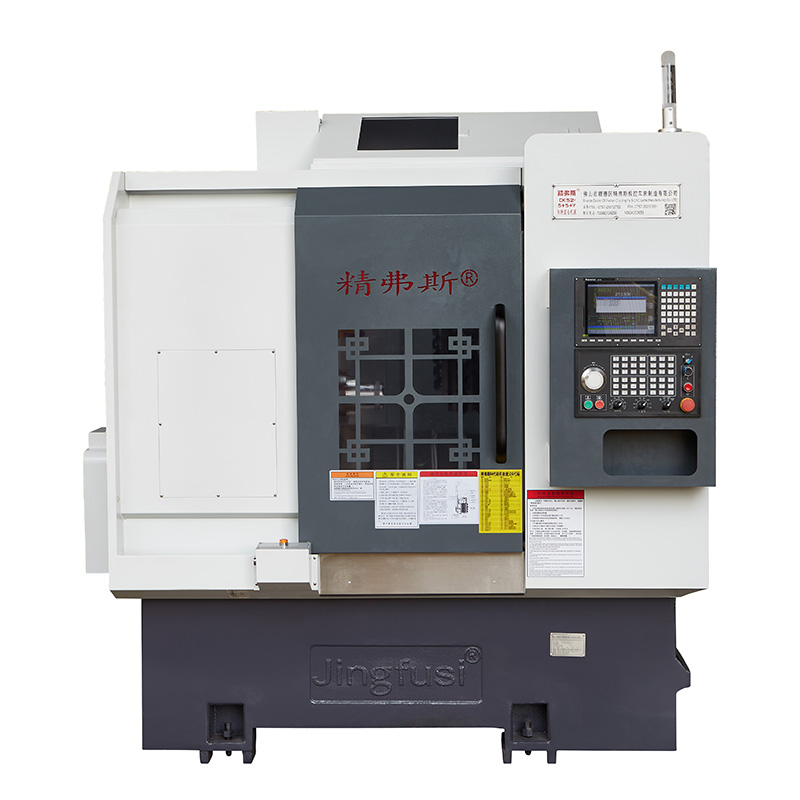

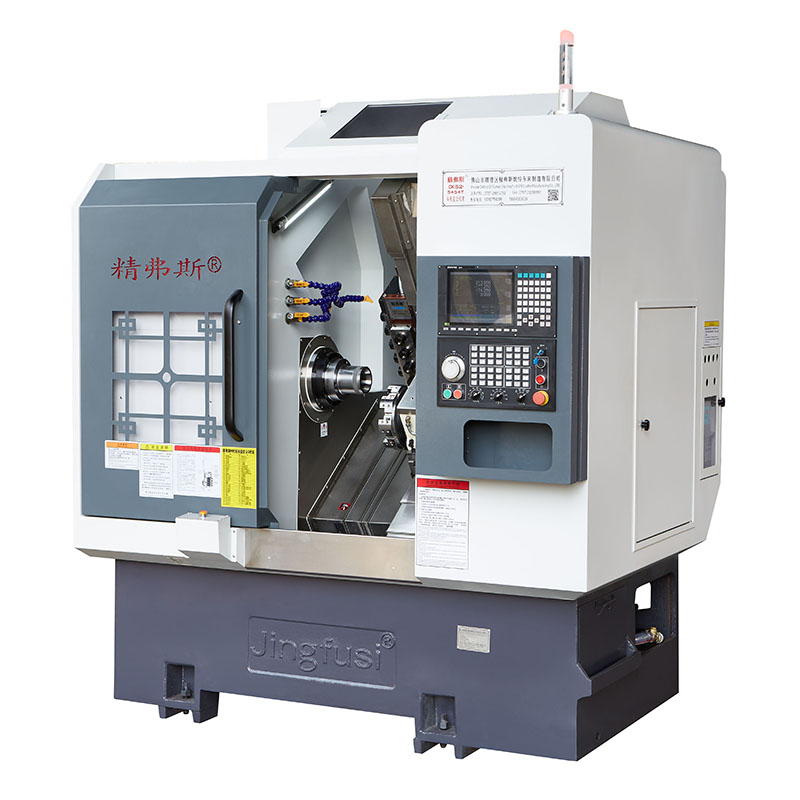

CNC Torna və Freze Komponenti Maşın

CNC Torna və Frezeleme Kompleks Maşınlarının istehsalında geniş təcrübə toplayan Jingfusi® bu maşınların müxtəlif seçimini təklif etmək üçün yaxşı təchiz edilmişdir. Yüksək keyfiyyətli CNC Torna və Frezeleme Kompleks Maşınlarımız müxtəlif tətbiqlərə uyğunlaşdırılıb. Yardıma ehtiyacınız olarsa, real vaxt rejimində onlayn dəstəyimizə daxil olmaqdan çəkinməyin. Təqdim olunan məhsul kataloqundan əlavə, biz həm də sizin dəqiq tələblərinizə və spesifikasiyalarınıza uyğun olaraq unikal məhsulları fərdiləşdirmək seçimini təklif edirik.

Model:CK76DTY

Sorğu göndərin

Məhsul təsviri

CNC Torna və Frezeleme Kompleks Maşınlarının istehsalında geniş təcrübəmizlə Jingfusi® bu maşınların geniş çeşidini təmin etməyə tam hazırdır. Bizim CNC Torna və Freze Kompozisiya Maşınlarımız ən keyfiyyətlidir və müxtəlif tətbiqlərə uyğunlaşdırıla bilər. Hər hansı bir köməyə ehtiyacınız varsa, canlı onlayn dəstəyimizdən istifadə etməkdən çəkinməyin. Bundan əlavə, biz məhsul kataloqumuzda sadalananlardan kənara çıxaraq, xüsusi ehtiyaclarınıza və spesifikasiyalarınıza uyğun eksklüziv məhsulları fərdiləşdirmək üçün çeviklik təklif edirik.

Parametr siyahısı

maddə	Torna dəzgahı modeli	vahid	CK46DTY	CK52DTY
Emal sahəsi	Milin maksimum fırlanma diametri	mm	Ø 600
	Maksimum fırlanan xarici dairə uzunluğu	mm	300
	Maksimum bar diametri	mm	Ø 45	Ø 55
əsas ox	Maksimum mil sürəti	rpm	6000 (tənzimləmə 4500)	4200 (tənzimləmə 3500)

	Mil baş növü		A2-5	A2-6
	Milin deşik diametri	mm	Ø 56	Ø 66
yem	X/Z/Y oxunun maksimum vuruşu	mm	800/400/±60


	Milin mərkəzindən keçən 90 ° güc başlığı	mm	60
	X/Z/Y oxunun maksimum sürətli hərəkəti	m/dəq	24(parametr 18) / 24(parametr 18) /15(parametr 12)
	X/Z/Y oxu vida çubuğu	mm	32/32/32
	X/Z/Y oxu çarxı	mm	35/35/35
Güc qülləsi	Güc qülləsi modeli (güc qülləsi)	BMT	BMT45，Könüllü BMT55

	Elektrik başlığı	IS	ER25
	Sabit alət tutacağı ölçüsü	mm	25X25
	Buruq tutucunun sapının diametri	mm	Ø25
Punta	Əsas motor gücü/fırlanma anı	KVt/Nm	7,5 KW/nominal 47Nm	11KW/nominal 72Nm


	X/Z/Y oxu motor gücü/fırlanma anı	KVt/Nm	yaskawa 1.8KW/11.5N. Opsiyonel yeni nəsil 2,4 KVt/11,5 Nm
	Turret güc mühərrikinin maksimal sürəti	rpm	80000°(güc başlığı ≤7000 dəyişiklik, 90°güc başlığı ≤6000 dəyişiklik)
	Güc başlığı motor gücü/fırlanma anı	KVt/Nm	8,5 KVt/reytinq 16,5Nm
	Qüllə alətini dəyişdirən mühərrikin gücü/fırlanma anı	KVt/Nm	Yeni nəsil 1.0 KW /3.1NM
digər	Milin yerləşdirilməsi əyləc cihazı		hidravlik təzyiq


	Yataq meyli	°	35°
	Dəzgahın uzunluğu X eni X hündürlüyü	mm	2200X1500X1900
	Bütün maşının ümumi çəkisi	KQ	3900 kq
	Ümumi güc	kw	15
	Orta enerji istehlakı	kVt/saat	3

Dəzgah Dəqiqliyi

Maşın dəqiqliyi, Jingfus faktoru standartı:
Əsas test elementi	Sxematik diaqram	Zavod standartı


Milin radial vuruşu		Xarici koninin axmasını aşkar edin	0.0035


X oxunun təkrar mövqeyi		X oxunun təkrar yerləşdirilməsini aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Z oxunun təkrar mövqeyi		Z oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.003


Y oxunun təkrar mövqeyi		Y oxunda təkrar yerləşdirməni aşkar edin. Qeyd: Soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün əvvəlcə təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	0.004


C oxunun təkrar mövqeyi		C oxunun sabit nöqtəsinin yenidən yerləşdirilməsini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin xətasını kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar yerləşdirməni aşkar edin.	20 qövs saniyə


C oxu mövqeyi fırlanır		C oxunun təsadüfi mövqe dəqiqliyini aşkar edin, qeyd edin: əvvəlcə soyuq mühərrikin və isti mühərrikin səhvini kompensasiya etmək üçün təxminən 50 dəfə proqnozlaşdırın və sonra təkrar parametrləri yoxlayın.	72 qövs saniyə


Güc başını sıxma vuruşu		Konus döymək	0.015

Güc başını sıxma vuruşu		Sıxma döymə	0.01

Müştəri X/Z/Y oxunun ISO və ya VD1 dəqiqliyini yoxlamaq istəyirsə, bu, müqavilənin yazılması zamanı müəyyən edilməlidir. Müştəri bu maddəni Jingfusi Fabrikasının ilkin qəbulu ilə eyni vaxtda sınaqdan keçirməlidir.
